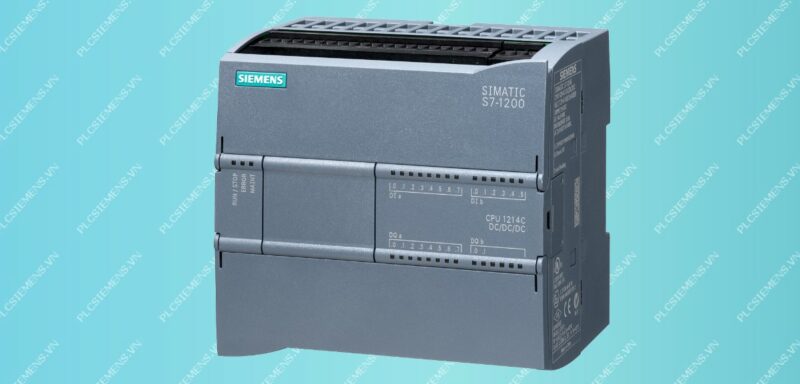

SIMATIC PLC S7-1200 Kỹ Thuật Chuyên Sâu và Ứng Dụng Thực Tế

SIMATIC PLC S7 1200 Ky Thuat Chuyen Sau va Ung Dung Thuc Te

Giới thiệu

PLC SIEMENS SIMATIC S7-1200 là dòng bộ điều khiển lập trình logic (PLC) nhỏ gọn của Siemens, được thiết kế để đáp ứng các ứng dụng tự động hóa từ quy mô nhỏ đến trung bình trong các ngành công nghiệp như sản xuất, năng lượng, và tự động hóa tòa nhà. Với kiến trúc phần cứng tối ưu, tích hợp giao thức truyền thông PROFINET, và các tính năng công nghệ tiên tiến như điều khiển chuyển động, bộ đếm tốc độ cao, và điều khiển PID, S7-1200 mang lại sự linh hoạt và hiệu quả cho các kỹ sư. Được tích hợp chặt chẽ với Totally Integrated Automation Portal (TIA Portal), sản phẩm này không chỉ đơn giản hóa quá trình lập trình mà còn nâng cao khả năng chẩn đoán và bảo mật hệ thống. Bài viết này sẽ phân tích sâu các đặc điểm kỹ thuật, đánh giá hiệu năng, và khám phá các ứng dụng thực tế của S7-1200

Kiến trúc phần cứng

Tổng quan thiết kế

SIMATIC S7-1200 có thiết kế nhỏ gọn với vỏ nhựa đạt tiêu chuẩn IP20, phù hợp lắp đặt trên thanh DIN hoặc trong tủ điều khiển. Các đầu nối tháo rời giúp đơn giản hóa việc cài đặt và bảo trì, đặc biệt trong không gian hạn chế. Kích thước tiêu biểu của CPU 1214C là 110 x 100 x 75 mm, với trọng lượng khoảng 300-500 g tùy model.

CPU và hiệu năng

S7-1200 cung cấp nhiều phiên bản CPU, từ tiêu chuẩn (AC/DC) đến an toàn (Fail-Safe), đáp ứng các nhu cầu khác nhau:

Xung nhịp CPU: Tùy model, tốc độ xử lý dao động từ 0.08 µs/lệnh nhị phân đến 1.7 µs/lệnh dấu phẩy động.
Bộ nhớ: Bộ nhớ công việc (Work Memory) lên đến 150 KB và bộ nhớ tải (Load Memory) 4 MB, đủ cho các chương trình phức tạp trong phạm vi ứng dụng nhỏ đến trung bình.
Khả năng lưu trữ dữ liệu: Hỗ trợ thẻ nhớ MMC (Memory Card) để lưu trữ chương trình và dữ liệu, với dung lượng tối đa 2 GB.

I/O và mở rộng

I/O tích hợp: Tùy thuộc model, ví dụ CPU 1214C có 14 đầu vào số (DI), 10 đầu ra số (DO), và 2 đầu vào tương tự (AI).
Mở rộng: Hỗ trợ tối đa 8 module tín hiệu (Signal Module – SM), bao gồm số và tương tự, cùng 3 module truyền thông (Communication Module – CM). Tổng cộng, hệ thống có thể xử lý khoảng 200 điểm I/O.
Module bổ sung: Bao gồm SM 1223 (DI/DO), SM 1231 (AI), và CM 1241 (RS232/RS485).

Nguồn điện

Nguồn PS 1207 cung cấp đầu vào 115/230 V AC và đầu ra 24 V DC, đảm bảo tính ổn định trong môi trường công nghiệp. Ngoài ra, S7-1200 hỗ trợ nguồn DC trực tiếp trên một số model.

Điều kiện môi trường

Nhiệt độ hoạt động: -20 °C đến +60 °C (lắp ngang), -20 °C đến +50 °C (lắp dọc).
Chống rung/sốc: Rung 0.3 mm (10-57 Hz), 1-2 g (58-150 Hz); sốc 15 g trong 11 ms.
Độ ẩm: Lên đến 95% tại 25-55 °C, không ngưng tụ.

Khả năng lập trình nâng cao

Môi trường TIA Portal

S7-1200 được lập trình thông qua TIA Portal – nền tảng kỹ thuật thống nhất của Siemens. TIA Portal hỗ trợ các ngôn ngữ lập trình theo tiêu chuẩn IEC 61131-3:

Ladder Diagram (LAD): Phù hợp cho các kỹ sư quen với sơ đồ logic truyền thống.
Function Block Diagram (FBD): Tối ưu cho các hệ thống điều khiển phức tạp.
Structured Text (STL): Lý tưởng cho lập trình cấp cao với các phép toán logic và toán học.
SCL (Structured Control Language): Dành cho các ứng dụng yêu cầu thuật toán phức tạp.

Thư viện và khối chức năng

Khối công nghệ tích hợp: Bao gồm điều khiển PID (PID_Compact), bộ đếm tốc độ cao (High_Speed_Counter), và điều khiển chuyển động (MC_Power, MC_MoveJog).
Thư viện thông minh: TIA Portal cung cấp các khối chức năng tái sử dụng, giảm thời gian phát triển và tăng tính nhất quán trong lập trình.

Lập trình an toàn

Phiên bản Fail-Safe của S7-1200 hỗ trợ lập trình an toàn qua PROFIsafe, đạt tiêu chuẩn SIL 3 (IEC 61508) và PL e (ISO 13849-1). Các khối chức năng an toàn như F_FB (Fail-Safe Function Blocks) cho phép xử lý các tình huống dừng khẩn cấp hoặc giám sát an toàn mà không cần phần cứng bổ sung.

Chẩn đoán và bảo trì

Chẩn đoán tích hợp: Hệ thống tự động phát hiện lỗi phần cứng hoặc phần mềm, hiển thị qua TIA Portal, HMI, hoặc máy chủ web tích hợp.
Trace Function: Cho phép theo dõi thời gian thực các biến số và tín hiệu, hỗ trợ tối ưu hóa chương trình và khắc phục sự cố.

Tích hợp hệ thống

Giao thức truyền thông

S7-1200 hỗ trợ nhiều giao thức truyền thông, tăng khả năng tích hợp với các thiết bị và hệ thống khác:

PROFINET IO: Tốc độ 100 Mbps, kết nối với HMI, PLC khác, và thiết bị ngoại vi.
PROFIBUS DP: Hỗ trợ master/slave qua module CM bổ sung.
IO-Link: Tích hợp với cảm biến và bộ truyền động thông minh qua module SM1278.
Điểm-điểm: RS232/RS485 qua CM 1241, phù hợp cho giao tiếp với thiết bị cũ.
Không dây: GPRS và LTE cho phép giám sát từ xa qua mạng di động.

Bảo mật hệ thống

Bảo vệ bí quyết: Mã hóa chương trình để ngăn sao chép trái phép.
Kiểm soát truy cập: Phân quyền người dùng qua mật khẩu.
Giao tiếp an toàn: Hỗ trợ HTTPS và FTPS trên máy chủ web tích hợp.

Tích hợp với hệ sinh thái Siemens

S7-1200 tương thích với các thiết bị Siemens khác như HMI (Basic/Comfort Panels), biến tần SINAMICS, và hệ thống SCADA (WinCC), tạo thành một giải pháp tự động hóa toàn diện.

Đánh giá hiệu năng

Ưu điểm

Hiệu quả chi phí: Tích hợp nhiều chức năng công nghệ (PID, PWM, bộ đếm tốc độ cao) mà không cần phần cứng bổ sung.
Linh hoạt truyền thông: Đa dạng giao thức từ có dây đến không dây.
Thiết kế nhỏ gọn: Phù hợp cho các hệ thống có không gian hạn chế.
Dễ sử dụng: TIA Portal cung cấp giao diện trực quan và chẩn đoán tích hợp.
An toàn cao: Hỗ trợ PROFIsafe, đáp ứng các ứng dụng yêu cầu an toàn nghiêm ngặt.

Hạn chế

Hiệu suất giới hạn: Không phù hợp cho hệ thống lớn hoặc yêu cầu xử lý nhanh (so với S7-1500).
Giới hạn I/O: Tối đa 8 module tín hiệu, hạn chế trong các ứng dụng phức tạp.
Phụ thuộc TIA Portal: Có thể gây khó khăn cho kỹ sư quen với các nền tảng khác.

So sánh với đối thủ

Allen-Bradley Micro850: Chi phí thấp hơn nhưng thiếu tính năng an toàn và tích hợp mạng mạnh mẽ như S7-1200.
Mitsubishi FX5U: Tốc độ xử lý cao hơn và nhiều I/O hơn, nhưng phức tạp trong tích hợp PROFINET.

Ứng dụng thực tế

Sản xuất

Ví dụ: Trong một dây chuyền đóng gói thực phẩm, S7-1200 sử dụng bộ đếm tốc độ cao (100 kHz) để đồng bộ hóa băng tải và máy cắt, kết hợp với PID để điều chỉnh áp suất khí nén, đảm bảo độ chính xác ±0.1 mm.

N Environmentalgy

Ví dụ: Quản lý hệ thống bơm nước thải, S7-1200 điều khiển lưu lượng qua PWM và giám sát từ xa qua LTE, giảm 15% chi phí vận hành nhờ bảo trì dự đoán.

Tự động hóa tòa nhà

Ví dụ: Điều khiển hệ thống HVAC trong tòa nhà văn phòng, sử dụng PROFINET IO để kết nối với cảm biến nhiệt độ và HMI, tối ưu hóa tiêu thụ năng lượng.

Kết luận

SIMATIC S7-1200 là lựa chọn lý tưởng cho các ứng dụng tự động hóa nhỏ đến trung bình nhờ thiết kế tối ưu, tích hợp mạnh mẽ, và khả năng lập trình linh hoạt. Dù có hạn chế về hiệu suất và mở rộng I/O, sản phẩm vẫn nổi bật trong phân khúc nhờ tính an toàn, bảo mật, và hiệu quả chi phí. Để nhận tư vấn kỹ thuật hoặc báo giá, liên hệ 0888-789-688.
