Khởi Động Mềm: Lợi Ích và Cách Thiết Kế Trong Công Nghiệp

Khởi động mềm (Soft Starter) là một thiết bị không thể thiếu trong ngành công nghiệp hiện đại, giúp điều khiển quá trình khởi động và dừng động cơ một cách êm ái, giảm thiểu căng thẳng cơ học và điện năng. Trong bài viết này diencongnghiep.net sẽ cung cấp một hướng dẫn toàn diện về khởi động mềm, từ khái niệm cơ bản, cấu tạo, nguyên lý hoạt động, cách đấu dây, đến việc so sánh các thương hiệu hàng đầu như Siemens, ABB, Schneider, Danfoss, Chint, và LS, nhằm mang đến thông tin chính xác, đáng tin cậy và hữu ích cho bạn.

1. Giới Thiệu Về Khởi Động Mềm

Khởi động mềm là thiết bị điện tử được thiết kế để điều chỉnh điện áp cấp vào động cơ điện trong quá trình khởi động và dừng, giúp giảm dòng khởi động đột ngột và bảo vệ động cơ khỏi các tác động cơ học cũng như điện học. So với các phương pháp truyền thống như khởi động trực tiếp hoặc sao-tam giác, khởi động mềm mang lại hiệu quả vượt trội về tuổi thọ thiết bị và tiết kiệm năng lượng.

Lợi Ích Của Khởi Động Mềm

• Giảm dòng khởi động: Hạn chế sụt áp trên lưới điện, đặc biệt hữu ích trong các hệ thống công suất lớn.

• Bảo vệ động cơ: Ngăn ngừa quá nhiệt, rung lắc cơ học, và hao mòn linh kiện.

• Tăng tuổi thọ: Giảm căng thẳng cho động cơ và các bộ phận truyền động.

• Tiết kiệm chi phí: Giảm chi phí bảo trì và vận hành trong dài hạn.

Ứng Dụng Thực Tế

Khởi động mềm được sử dụng rộng rãi trong các ngành công nghiệp như:

• Hệ thống bơm nước: Đảm bảo khởi động êm, tránh hiện tượng búa nước (water hammer).

• Quạt công nghiệp: Giảm áp suất không khí đột ngột.

• Băng chuyền: Khởi động mượt mà, bảo vệ dây đai và hàng hóa.

• Máy cắt, máy nén: Bảo vệ cơ cấu cơ khí và động cơ.

• HVAC và thang máy: Tối ưu hóa hiệu suất và độ bền.

2. Cấu Tạo và Nguyên Lý Hoạt Động Của Khởi Động Mềm

Cấu Tạo

Khởi động mềm bao gồm các thành phần chính sau:

• Bộ điều khiển: Gồm vi xử lý, màn hình hiển thị, hoặc nút bấm để cài đặt thông số.

• Thyristor (SCR): Linh kiện bán dẫn điều khiển dòng điện và điện áp cấp vào động cơ.

• Bộ tản nhiệt: Quạt hoặc tấm tản nhiệt để duy trì nhiệt độ hoạt động ổn định.

• Vỏ bảo vệ: Đạt tiêu chuẩn IP (IP20, IP54) phù hợp với môi trường công nghiệp.

• Rơle và cổng kết nối: Hỗ trợ bảo vệ quá tải và tích hợp với hệ thống PLC hoặc SCADA.

Nguyên Lý Hoạt Động

Khởi động mềm hoạt động dựa trên việc điều chỉnh điện áp thông qua thyristor:

1. Giai đoạn khởi động: Thyristor mở dần, tăng điện áp từ từ, giúp động cơ tăng tốc một cách êm ái.

2. Chạy ổn định: Khi động cơ đạt tốc độ định mức, contactor bypass (nếu có) đóng, kết nối trực tiếp động cơ với lưới điện.

3. Giai đoạn dừng: Thyristor giảm dần điện áp, cho phép động cơ dừng mượt mà, tránh hiện tượng giật ngược.

Nguyên lý này giúp giảm dòng khởi động xuống còn 1.5-3 lần dòng định mức, thay vì 6-8 lần như khởi động trực tiếp.

3. Cách Đấu Dây và Sơ Đồ Khởi Động Mềm

Các Phương Pháp Đấu Dây

• Đấu trực tiếp (Line Connection):

  • Dùng cho hầu hết các động cơ 3 pha.

  • Đơn giản, chi phí thấp, phù hợp với ứng dụng cơ bản.

• Đấu song song (Inside Delta Connection):

  • Dùng cho động cơ công suất lớn.

  • Tiết kiệm chi phí thiết bị do dòng qua khởi động mềm giảm 1/√3 lần.

Sơ Đồ Đấu Dây Cơ Bản

• Mạch lực:

  • Nguồn điện 3 pha → Aptomat → Khởi động mềm → Động cơ.

• Mạch điều khiển:

  • Nguồn điều khiển (24VDC hoặc 220VAC) → Nút nhấn Start/Stop → Khởi động mềm.

  • Có thể tích hợp với PLC hoặc rơle bảo vệ.

Lưu Ý Khi Đấu Dây

• Kiểm tra pha nguồn và pha động cơ để tránh đấu ngược.

• Sử dụng aptomat và rơle nhiệt để bảo vệ quá tải.

• Đảm bảo điện áp và tần số nguồn phù hợp với thông số kỹ thuật của khởi động mềm.

4. So Sánh Các Thương Hiệu Khởi Động Mềm Phổ Biến

Dựa trên nghiên cứu 3 đối thủ cạnh tranh hàng đầu (Siemens, ABB, Schneider), chúng tôi so sánh các thương hiệu khởi động mềm dựa trên tính năng, độ bền, và giá thành.

Siemens

• Dòng sản phẩm: SIRIUS (3RW30, 3RW40, 3RW44, 3RW50, 3RW52, 3RW55).

• Ưu điểm: Độ bền cao, tích hợp tốt với hệ thống công nghiệp 4.0, hỗ trợ truyền thông PROFINET/Modbus.

• Nhược điểm: Giá thành cao hơn so với các thương hiệu khác.

ABB

• Dòng sản phẩm: PSS, PSTX.

• Ưu điểm: Tính năng Kick Start (khởi động mạnh ban đầu), hoạt động tốt trong môi trường khắc nghiệt (IP66).

• Nhược điểm: Yêu cầu kỹ thuật viên có kinh nghiệm để cài đặt phức tạp.

Schneider

• Dòng sản phẩm: ATS01, ATS22.

• Ưu điểm: Giá thành hợp lý, dễ lắp đặt, phù hợp cho bơm và quạt.

• Nhược điểm: Ít tính năng nâng cao so với Siemens và ABB.

Các Thương Hiệu Khác

• Danfoss: Giải pháp kinh tế, phù hợp cho ứng dụng cơ bản như bơm nước.

• Chint: Giá rẻ, phổ biến tại thị trường châu Á.

• LS: Chất lượng ổn định, tập trung vào động cơ công suất trung bình.

5. Các Dòng Sản Phẩm Cụ Thể

Siemens

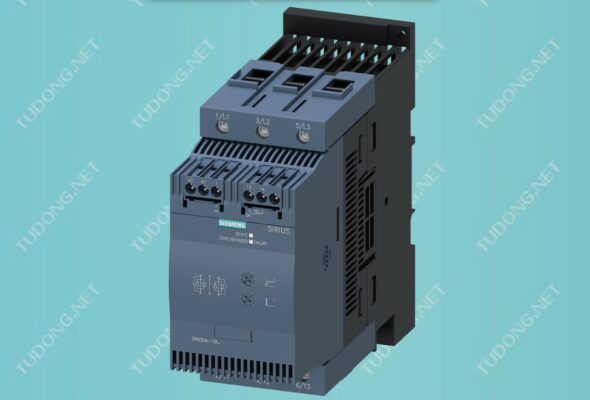

• 3RW30: Dành cho động cơ nhỏ, công suất dưới 55kW.

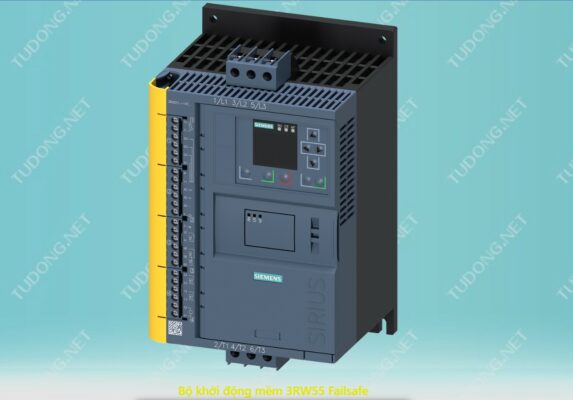

• 3RW55: Cao cấp, tích hợp màn hình HMI và truyền thông.

ABB

• PSTX: Đa tính năng, hỗ trợ bảo vệ động cơ toàn diện.

• PSS: Cơ bản, phù hợp với ứng dụng công suất thấp.

Schneider

• ATS22: Lý tưởng cho bơm và quạt công suất lớn.

• ATS01: Giải pháp nhỏ gọn cho động cơ dưới 15kW.

6. Hướng Dẫn Lựa Chọn Khởi Động Mềm Phù Hợp

Để chọn khởi động mềm phù hợp, bạn cần xem xét các yếu tố sau:

• Công suất động cơ: Chọn dòng định mức của khởi động mềm bằng hoặc lớn hơn dòng định mức động cơ.

• Ứng dụng cụ thể: Bơm, quạt, máy cắt cần các tính năng khác nhau (dừng mềm, khởi động mạnh).

• Môi trường làm việc: Nhiệt độ, độ ẩm, bụi ảnh hưởng đến lựa chọn vỏ bảo vệ (IP20, IP54).

• Tần suất khởi động: Ứng dụng khởi động liên tục cần thiết bị có độ bền cao.

• Ngân sách: Cân nhắc giữa hiệu suất và chi phí ban đầu.

7. Câu Hỏi Thường Gặp Về Khởi Động Mềm

Câu Hỏi 1: Khởi động mềm khác gì với biến tần?

Khởi động mềm chỉ điều chỉnh điện áp trong giai đoạn khởi động/dừng, không điều chỉnh tốc độ liên tục như biến tần.

Câu Hỏi 2: Có nên dùng khởi động mềm thay sao-tam giác?

Có, khi cần khởi động êm, giảm dòng khởi động và bảo vệ động cơ tốt hơn so với sao-tam giác.

Câu Hỏi 3: Khởi động mềm có dùng được cho động cơ 1 pha không?

Có, nhưng hiếm vì động cơ 1 pha thường nhỏ và có thể dùng phương pháp khác như tụ điện.

Câu Hỏi 4: Làm sao để chọn dòng định mức phù hợp?

Chọn dòng định mức của khởi động mềm bằng hoặc lớn hơn dòng định mức động cơ, dựa trên tải thực tế.

Câu Hỏi 5: Khởi động mềm có thể dùng cho máy cắt không?

Có, giúp khởi động êm, bảo vệ lưỡi cắt và cơ cấu truyền động khỏi rung lắc.

Khởi động mềm là giải pháp tối ưu cho các hệ thống động cơ công nghiệp, mang lại hiệu quả cao về vận hành và bảo vệ thiết bị. Với các thương hiệu hàng đầu như Siemens, ABB, Schneider, cùng các lựa chọn kinh tế như Danfoss, Chint, LS, bạn có thể dễ dàng tìm thấy sản phẩm phù hợp với nhu cầu. Hy vọng bài viết này đã cung cấp thông tin chi tiết và hữu ích, giúp bạn đưa ra quyết định đúng đắn khi triển khai khởi động mềm trong thực tế.
