Giới thiệu Bộ điều khiển SIMATIC S7-1200 G2: Dòng PLC AI SIEMENS

Tổng quan

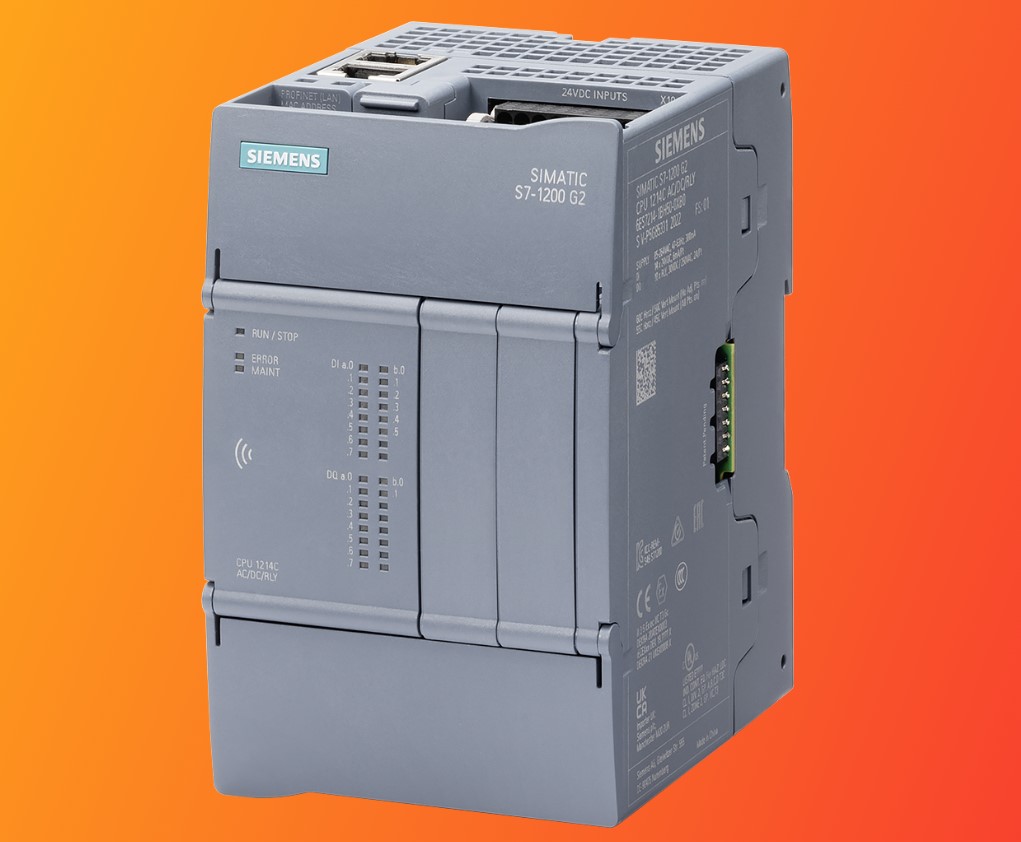

Bo xu ly PLC SIEMENS S7 1200 G2 Bo nao cua tu dong hoa

Bộ điều khiển SIMATIC S7-1200 G2 dạng mô-đun tạo thành cốt lõi của phạm vi hiện tại của chúng tôi cho các tác vụ tự động hóa cơ bản nhưng rất chính xác. CPU S7-1200 G2 với Safety Integrated thực hiện cả các tác vụ tiêu chuẩn và hướng đến an toàn.

2 biến thể bộ điều khiển tiêu chuẩn và 2 biến thể bộ điều khiển an toàn với hiệu suất được phân loại:

Đặc trưng	Bộ vi xử lý 1212C	Bộ vi xử lý 1212FC	Bộ vi xử lý 1214C	Bộ vi xử lý 1214FC
Các biến thể	DC/DC/DC, AC/DC/rơle, DC/DC/rơle	DC/DC/DC, DC/DC/rơle	DC/DC/DC, AC/DC/rơle, DC/DC/rơle	DC/DC/DC, DC/DC/rơle
Bộ nhớ làm việc cho chương trình, tích hợp	150KB	200KB	250KB	300KB
Bộ nhớ làm việc cho dữ liệu, tích hợp	500KB	500KB	750KB	750KB
Tải bộ nhớ, tích hợp	8MB	8MB	8MB	8MB
Đầu vào/đầu ra kỹ thuật số, tích hợp	8/6	8/6	14/10	14/10
Quá trình hình ảnh	1024 byte cho đầu vào, 1024 byte cho đầu ra
Mở rộng bằng bảng tín hiệu	Tối đa 1	Tối đa 1	Tối đa 2	Tối đa 2
Mở rộng bằng mô-đun tín hiệu	Tối đa 6	Tối đa 6	tối đa 10	tối đa 10

Ứng dụng

S7-1200 – Bộ vi xử lý 1212C

Bước vào lĩnh vực tự động hóa cơ bản

S7-1200 – Bộ vi xử lý 1214C

Bộ nhớ nhiều hơn, IO tích hợp nhiều hơn so với CPU 1212C và khả năng mở rộng tối đa – có thể cắm tới 2 bo mạch

S7-1200 – Bộ vi xử lý 1212FC

Thiết bị đầu vào cho họ Bộ điều khiển cơ bản an toàn

S7-1200 – Bộ vi xử lý 1214FC

Nhiều bộ nhớ hơn và nhiều tùy chọn mở rộng hơn so với CPU 1212FC – có thể cắm tới 2 bo mạch

Thiết kế

Tính năng cơ học

Lắp đặt theo chiều ngang hoặc chiều dọc trên thanh ray DIN hoặc lắp trực tiếp vào tủ bằng lỗ khoan tích hợp (không lắp đặt theo chiều ngang).
Khối đầu cuối PushIn dùng để đấu dây cố định cho tất cả CPU và các thành phần liên quan.

Thông số kỹ thuật

Số bài viết	6ES7212-1AG50-0XB0	6ES7212-1BG50-0XB0	6ES7212-1HG50-0XB0
	Bộ vi xử lý 1212C, DC/DC/DC, 8DI/6DQ	CPU 1212C, AC/DC/RLY, 8DI/6DO	CPU 1212C, DC/DC/RLY, 8DI/6DO
Thông tin chung
Chỉ định loại sản phẩm	Bộ vi xử lý 1212C DC/DC/DC	CPU 1212C AC/DC/rơ le	CPU 1212C DC/DC/Rơ le
Phiên bản phần mềm	Phiên bản 1.0	Phiên bản 1.0	Phiên bản 1.0
● Có thể cập nhật FW	Đúng	Đúng	Đúng
Chức năng sản phẩm
● Dữ liệu I&M		Có; I&M0 đến I&M3	Có; I&M0 đến I&M3
● Nhật ký hệ thống		Đúng	Đúng
Kỹ thuật với
● Gói lập trình	BƯỚC 7 V20 trở lên	BƯỚC 7 V20 trở lên	BƯỚC 7 V20 trở lên
Điện áp cung cấp
Giá trị định mức (DC)
● 24 V một chiều	Đúng		Đúng
phạm vi cho phép, giới hạn dưới (DC)	20,4 vôn		20,4 vôn
phạm vi cho phép, giới hạn trên (DC)	28,8 vôn		28,8 vôn
Giá trị định mức (AC)
● 120 V AC		Đúng
● 230 V AC		Đúng
phạm vi cho phép, giới hạn dưới (AC)		85 V
phạm vi cho phép, giới hạn trên (AC)		264 V
Bảo vệ phân cực ngược	Đúng		Đúng
Tần số dòng
● phạm vi cho phép, giới hạn dưới		47Hz
● phạm vi cho phép, giới hạn trên		63Hz
Dòng điện đầu vào
Tiêu thụ hiện tại (giá trị định mức)	125 mA; Chỉ CPU	70 mA ở 120 V AC; 38 mA ở 240 V AC	185 mA; Chỉ CPU
Mức tiêu thụ hiện tại, tối đa.	700 mA; CPU với tất cả các mô-đun mở rộng	330 mA ở 120 V AC; 200 mA ở 240 V AC	765 mA; CPU với tất cả các mô-đun mở rộng
Dòng điện khởi động, tối đa.	12 A; ở 28,8 V DC	20 A; ở 264 V	12 A; ở 28,8 V DC
Tôi không	0,5 A²·s	0,8 A²·s	0,5 A²·s
Dòng điện đầu ra
cho bus backplane (5 V DC), tối đa.	1 000 mA; Tối đa 5 V DC cho SM và CM	1 000 mA; Tối đa 5 V DC cho SM và CM	1 000 mA; Tối đa 5 V DC cho SM và CM
Cung cấp bộ mã hóa
Nguồn cung cấp bộ mã hóa 24 V
● 24V	Có; L+ trừ 4 V DC tối thiểu.	Có; 20,4 đến 28,8V	Có; L+ trừ 4 V DC tối thiểu.
● Bảo vệ ngắn mạch	Đúng	Đúng	Đúng
● Dòng điện đầu ra, tối đa.	300mA	300mA	300mA
Mất điện
Mất điện, điển hình.	3 T	4 tuần	3 T
Ký ức
Bộ nhớ làm việc
● tích hợp	650 kbyte	650 kbyte	650 kbyte
● tích hợp (cho chương trình)	150 kbyte	150 kbyte	150 kbyte
● tích hợp (cho dữ liệu)	500 kbyte	500 kbyte	500 kbyte
Tải bộ nhớ
● tích hợp	8 MB	8 MB	8 MB
● Cắm thêm (Thẻ nhớ SIMATIC), tối đa.	32 Gbyte; có thẻ nhớ SIMATIC	32 Gbyte; có thẻ nhớ SIMATIC	32 Gbyte; có thẻ nhớ SIMATIC
Hỗ trợ
● hiện tại	Đúng	Đúng	Đúng
● không cần bảo trì	Đúng	Đúng	Đúng
● không có pin	Đúng	Đúng	Đúng
Thời gian xử lý của CPU
đối với các hoạt động bit, gõ	37 ns; / hướng dẫn	37 ns; / hướng dẫn	37 ns; / hướng dẫn
đối với các phép toán về từ ngữ, hãy gõ	30 ns; / hướng dẫn	30 ns; / hướng dẫn	30 ns; / hướng dẫn
đối với phép tính số học dấu phẩy động, typ.	74 ns; / hướng dẫn	74 ns; / hướng dẫn	74 ns; / hướng dẫn
Khối CPU
Số lượng phần tử (tổng cộng)	4 000; Khối (OB, FB, FC, DB) và UDT	4 000; Khối (OB, FB, FC, DB) và UDT	4 000; Khối (OB, FB, FC, DB) và UDT
OB
● Số lượng OB chu kỳ tự do	100	100	100
● Số lượng OB báo động thời gian	20	20	20
● Số lượng OB báo động trễ	20	20	20
● Số lượng OB ngắt tuần hoàn	20; với chu kỳ OB 3x tối thiểu là 1 ms	20; với chu kỳ OB 3x tối thiểu là 1 ms	20; với chu kỳ OB 3x tối thiểu là 1 ms
● Số lượng OB cảnh báo quy trình	50	50	50
● Số lượng OB báo động DPV1	3	3	3
● Số lượng OB chế độ đồng bộ	1	1	1
● Số lượng OB khởi động	100	100	100
● Số lượng OB lỗi không đồng bộ	4	4	4
● Số lượng OB lỗi đồng bộ	2	2	2
● Số lượng OB báo động chẩn đoán	1	1	1
Các vùng dữ liệu và khả năng lưu giữ của chúng
Khu vực dữ liệu lưu giữ (bao gồm bộ đếm thời gian, bộ đếm, cờ), tối đa.	20 kbyte	20 kbyte	20 kbyte
Lá cờ
● Kích thước, tối đa.	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit
Dữ liệu cục bộ
● theo từng lớp ưu tiên, tối đa.	64 kbyte; tối đa. 16 KB mỗi khối	64 kbyte; tối đa. 16 KB mỗi khối	64 kbyte; tối đa. 16 KB mỗi khối
Khu vực địa chỉ
Quá trình hình ảnh
● Đầu vào, có thể điều chỉnh	1 kbyte	1 kbyte	1 kbyte
● Đầu ra, có thể điều chỉnh	1 kbyte	1 kbyte	1 kbyte
Cấu hình phần cứng
Số lượng mô-đun trên mỗi hệ thống, tối đa.	6	6	6
Thời gian trong ngày
Cái đồng hồ
● Đồng hồ phần cứng (thời gian thực)	Đúng	Đúng	Đúng
● Thời gian sao lưu	480 giờ; Điển hình	480 giờ; Điển hình	480 giờ; Điển hình
● Độ lệch mỗi ngày, tối đa.	2 giây; ở 25 °C	2 giây; ở 25 °C	2 giây; ở 25 °C
Đầu vào kỹ thuật số
Số lượng đầu vào kỹ thuật số	8; Tích hợp	8; Tích hợp	8; Tích hợp
● trong đó đầu vào có thể sử dụng cho các chức năng công nghệ	8; HSC (Đếm tốc độ cao)	8; HSC (Đếm tốc độ cao)	8; HSC (Đếm tốc độ cao)
Đầu vào nguồn/hồ chứa	Đúng	Đúng	Đúng
Số lượng đầu vào có thể điều khiển đồng thời
tất cả các vị trí lắp đặt
— lên đến 40 °C, tối đa.	8	8	8
Điện áp đầu vào
● Giá trị định mức (DC)	24V	24V	24V
● cho tín hiệu “0”	5 V DC hoặc 0,5 mA	5 V DC hoặc 0,5 mA	5 V DC hoặc 0,5 mA
● cho tín hiệu “1”	15 V DC ở 2,5 mA	15 V DC ở 2,5 mA	15 V DC ở 2,5 mA
Độ trễ đầu vào (cho giá trị định mức của điện áp đầu vào)
cho đầu vào tiêu chuẩn
— có thể tham số hóa	0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms	0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms	0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms
— ở mức “0” đến “1”, tối thiểu.	0,1 µs	0,1 µs	0,1 µs
— ở mức “0” đến “1”, tối đa.	20 giây	20 giây	20 giây
cho đầu vào ngắt
— có thể tham số hóa	Đúng	Đúng	Đúng
cho các chức năng công nghệ
— có thể tham số hóa	pha đơn: 6 HSC @ 100 kHz & 2 tiêu chuẩn @ 30 kHz, pha vuông góc: 6 HSC @ 80 kHz & 2 tiêu chuẩn @ 20 kHz	pha đơn: 6 HSC @ 100 kHz & 2 tiêu chuẩn @ 30 kHz, pha vuông góc: 6 HSC @ 80 kHz & 2 tiêu chuẩn @ 20 kHz	pha đơn: 6 HSC @ 100 kHz & 2 tiêu chuẩn @ 30 kHz, pha vuông góc: 6 HSC @ 80 kHz & 2 tiêu chuẩn @ 20 kHz
Chiều dài cáp
● được che chắn, tối đa.	500 m; 50 m cho các chức năng công nghệ	500 m; 50 m cho các chức năng công nghệ	500 m; 50 m cho các chức năng công nghệ
● không được che chắn, tối đa.	300 m; cho chức năng công nghệ: Không	300 m; cho chức năng công nghệ: Không	300 m; cho chức năng công nghệ: Không
Đầu ra kỹ thuật số
Số lượng đầu ra kỹ thuật số	6; 20 kHz hoặc 100 kHz	6; Rơ le	6; Rơ le
● trong đó có đầu ra tốc độ cao	4; 100 kHz (Qa.0 – Qa.3)
Giới hạn điện áp ngắt cảm ứng	Thấp+ (-40V)
Khả năng chuyển mạch của đầu ra
● với tải điện trở, tối đa.	0,5 Một	2 Một	2 Một
● trên tải đèn, tối đa.	5 tuần	30 W với DC, 200 W với AC	30 W với DC, 200 W với AC
Điện áp đầu ra
● đối với tín hiệu “0”, tối đa.	0,1 V; với tải 10 kOhm
● đối với tín hiệu “1”, min.	20V
Dòng điện đầu ra
● đối với tín hiệu “1” giá trị định mức	0,5 Một
● đối với tín hiệu “0” dòng điện dư, tối đa.	10µA
Độ trễ đầu ra với tải điện trở
● “0” đến “1”, tối đa.	1 µs; của đầu ra xung (Q a.0 đến Q a.3), tối đa 1,0 µs; của đầu ra chuẩn (Qa.4 đến Qa.5), tối đa 50 µs;	10 ms; tối đa	10 ms; tối đa
● “1” đến “0”, tối đa.	3 µs; của đầu ra xung (Q a.0 đến Q a.3), tối đa 3,0 µs; của đầu ra chuẩn (Qa.4 đến Qa.5), tối đa 200 µs;	10 ms; tối đa	10 ms; tối đa
Tần số chuyển đổi
● của đầu ra xung, với tải điện trở, tối đa.	100 kHz; Tối đa 100 kHz (Qa.0 – Qa.3), Tối đa 20 kHz (Qa.4 – Qa.5)	Không khuyến khích	Không khuyến khích
Đầu ra rơle
● Số lượng đầu ra rơle	0	6	6
● Số chu kỳ hoạt động, tối đa.		cơ học 10 triệu, ở điện áp tải định mức 100 000	cơ học 10 triệu, ở điện áp tải định mức 100 000
Chiều dài cáp
● được che chắn, tối đa.	500 mét	500 mét	500 mét
● không được che chắn, tối đa.	150 phút	150 phút	150 phút
Đầu vào tương tự
Số lượng đầu vào tương tự	0		0
Đầu ra tương tự
Số lượng đầu ra tương tự	0		0
Bộ mã hóa
Bộ mã hóa có thể kết nối
● Cảm biến 2 dây	Đúng	Đúng	Đúng
1. Giao diện
Kiểu giao diện	PROFINET	PROFINET	PROFINET
Bị cô lập	Đúng	Đúng	Đúng
tự động phát hiện tốc độ truyền	Đúng	Đúng	Đúng
Tự động đàm phán	Đúng	Đúng	Đúng
Đua xe địa hình	Đúng	Đúng	Đúng
Các loại giao diện
● RJ 45 (Ethernet)	Đúng	Đúng	Đúng
● Số lượng cổng	2	2	2
● công tắc tích hợp	Đúng	Đúng	Đúng
Giao thức
● Giao thức IP	Có; IPv4	Có; IPv4	Có; IPv4
● Bộ điều khiển IO PROFINET	Đúng	Đúng	Đúng
● Thiết bị IO PROFINET	Đúng	Đúng	Đúng
● Truyền thông SIMATIC	Đúng	Đúng	Đúng
● Giao tiếp mở IE	Có; Tùy chọn cũng được mã hóa	Có; Tùy chọn cũng được mã hóa	Có; Tùy chọn cũng được mã hóa
● Máy chủ web	Đúng	Đúng	Đúng
● Sự dư thừa phương tiện truyền thông	Đúng	Đúng	Đúng
Bộ điều khiển PROFINET IO
● Tốc độ truyền, tối đa.	100 Mbit/giây	100 Mbit/giây	100 Mbit/giây
Dịch vụ
— Giao tiếp PG/OP	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước
— Chế độ đẳng thời	Đúng	Đúng	Đúng
— IRT	Đúng	Đúng	Đúng
— Năng lượng PROFI	Có; chương trình theo người dùng	Có; chương trình theo người dùng	Có; chương trình theo người dùng
— Khởi nghiệp được ưu tiên	Đúng	Đúng	Đúng
— Số lượng thiết bị IO được ưu tiên khởi động, tối đa.	16	16	16
— Số lượng thiết bị IO có thể kết nối, tối đa.	31	31	31
— Trong đó thiết bị IO có IRT, tối đa.	31	31	31
— Số lượng thiết bị IO có thể kết nối cho RT, tối đa.	31	31	31
— trong đó tối đa là một dòng.	31	31	31
— Kích hoạt/hủy kích hoạt Thiết bị IO	Đúng	Đúng	Đúng
— Số lượng thiết bị IO có thể được kích hoạt/hủy kích hoạt đồng thời, tối đa.	8	8	8
— Cập nhật thời gian	Giá trị tối thiểu của thời gian cập nhật cũng phụ thuộc vào thành phần truyền thông được thiết lập cho PROFINET IO, vào số lượng thiết bị IO và số lượng dữ liệu người dùng được cấu hình.	Giá trị tối thiểu của thời gian cập nhật cũng phụ thuộc vào thành phần truyền thông được thiết lập cho PROFINET IO, vào số lượng thiết bị IO và số lượng dữ liệu người dùng được cấu hình.	Giá trị tối thiểu của thời gian cập nhật cũng phụ thuộc vào thành phần truyền thông được thiết lập cho PROFINET IO, vào số lượng thiết bị IO và số lượng dữ liệu người dùng được cấu hình.
Thời gian cập nhật cho IRT
— cho chu kỳ gửi 1 ms	1 ms đến 16 ms	1 ms đến 16 ms	1 ms đến 16 ms
— cho chu kỳ gửi 2 ms	2 ms đến 32 ms	2 ms đến 32 ms	2 ms đến 32 ms
— cho chu kỳ gửi 4 ms	4 ms đến 64 ms	4 ms đến 64 ms	4 ms đến 64 ms
Thời gian cập nhật cho RT
— cho chu kỳ gửi 1 ms	1 ms đến 512 ms	1 ms đến 512 ms	1 ms đến 512 ms
— cho chu kỳ gửi 2 ms	2 ms đến 512 ms	2 ms đến 512 ms	2 ms đến 512 ms
— cho chu kỳ gửi 4 ms	4 ms đến 512 ms	4 ms đến 512 ms	4 ms đến 512 ms
Thiết bị PROFINET IO
Dịch vụ
— Giao tiếp PG/OP	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước
— Chế độ đẳng thời	KHÔNG	KHÔNG	KHÔNG
— IRT	Đúng	Đúng	Đúng
— Năng lượng PROFI	Có; chương trình theo người dùng	Có; chương trình theo người dùng	Có; chương trình theo người dùng
— Thiết bị dùng chung	Đúng	Đúng	Đúng
— Số lượng bộ điều khiển IO có thiết bị chia sẻ, tối đa.	2	2	2
Giao thức
Hỗ trợ giao thức cho PROFINET IO	Đúng	Đúng	Đúng
PROFIan toàn	KHÔNG	KHÔNG	KHÔNG
PROFIBUS	KHÔNG	KHÔNG	KHÔNG
OPC-UA	KHÔNG	KHÔNG	KHÔNG
Giao diện AS	KHÔNG	KHÔNG	KHÔNG
Giao thức (Ethernet)
● Giao thức TCP/IP	Đúng	Đúng	Đúng
● Giao thức DHCP	Đúng	Đúng	Đúng
● Giao thức SNMP	Đúng	Đúng	Đúng
● ĐỒNG HỒ …	Đúng	Đúng	Đúng
● ĐỒNG HỒ ĐẠI HỌC	Đúng	Đúng	Đúng
Số lượng kết nối
● Số lượng kết nối, tối đa.	128; thông qua giao diện tích hợp của CPU và các CP/CM được kết nối	128; thông qua giao diện tích hợp của CPU và các CP/CM được kết nối	128; thông qua giao diện tích hợp của CPU và các CP/CM được kết nối
● Số lượng kết nối được dành riêng cho ES/HMI/web	10	10	10
● Số lượng kết nối thông qua giao diện tích hợp	88	88	88
Chế độ dự phòng
Sự dư thừa phương tiện truyền thông
— Giá bán lẻ	Có; với tư cách là người quản lý dự phòng MRP và/hoặc khách hàng MRP	Có; với tư cách là người quản lý dự phòng MRP và/hoặc khách hàng MRP	Có; với tư cách là người quản lý dự phòng MRP và/hoặc khách hàng MRP
— Sở Cảnh sát Phòng cháy và Chữa cháy (MRPD)	Đúng	Đúng	Đúng
Truyền thông SIMATIC
● Định tuyến S7	KHÔNG	KHÔNG	KHÔNG
● Giao tiếp S7, như máy chủ	Đúng	Đúng	Đúng
● Giao tiếp S7, với tư cách là khách hàng	Đúng	Đúng	Đúng
Giao tiếp mở IE
● Giao thức TCP/IP	Đúng	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	8 kbyte	8 kbyte	8 kbyte
— nhiều kết nối thụ động trên mỗi cổng, được hỗ trợ	Đúng	Đúng	Đúng
● ISO trên TCP (RFC1006)	Đúng	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	8 kbyte	8 kbyte	8 kbyte
● Giao thức UDP	Đúng	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	2 kbyte; 1 472 byte cho phát sóng UDP	2 kbyte; 1 472 byte cho phát sóng UDP	2 kbyte; 1 472 byte cho phát sóng UDP
● Giao thức DHCP	Đúng	Đúng	Đúng
● Máy chủ DNS	Đúng	Đúng	Đúng
● Giao thức SNMP	Đúng	Đúng	Đúng
● ĐỒNG HỒ …	Đúng	Đúng	Đúng
● ĐỒNG HỒ ĐẠI HỌC	Đúng	Đúng	Đúng
● Mã hóa	Có; Tùy chọn	Có; Tùy chọn	Có; Tùy chọn
Máy chủ web
● được hỗ trợ	Đúng	Đúng	Đúng
● HTTPS	Đúng	Đúng	Đúng
● API web	Đúng	Đúng	Đúng
— Số buổi học tối đa.	30	30	30
● Các trang web do người dùng xác định	Đúng	Đúng	Đúng
Các giao thức tiếp theo
● MODBUS	Đúng	Đúng	Đúng
chức năng giao tiếp / tiêu đề
Giao tiếp S7
● được hỗ trợ	Đúng	Đúng	Đúng
● như máy chủ	Đúng	Đúng	Đúng
● như khách hàng	Đúng	Đúng	Đúng
● Dữ liệu người dùng cho mỗi công việc, tối đa.	Xem trợ giúp trực tuyến (giao tiếp S7, kích thước dữ liệu người dùng)	Xem trợ giúp trực tuyến (giao tiếp S7, kích thước dữ liệu người dùng)	Xem trợ giúp trực tuyến (giao tiếp S7, kích thước dữ liệu người dùng)
Số lượng kết nối
● tổng thể	Kết nối PG: 4 được đặt trước; Kết nối HMI: 4 được đặt trước/tối đa 82; Kết nối S7: 78 tối đa; Kết nối người dùng mở: 78 tối đa; Kết nối web: 2 được đặt trước/tối đa 80; Tổng số kết nối: 10 được đặt trước/tối đa 88	Kết nối PG: 4 được đặt trước; Kết nối HMI: 4 được đặt trước/tối đa 82; Kết nối S7: 78 tối đa; Kết nối người dùng mở: 78 tối đa; Kết nối web: 2 được đặt trước/tối đa 80; Tổng số kết nối: 10 được đặt trước/tối đa 88	Kết nối PG: 4 được đặt trước; Kết nối HMI: 4 được đặt trước/tối đa 82; Kết nối S7: 78 tối đa; Kết nối người dùng mở: 78 tối đa; Kết nối web: 2 được đặt trước/tối đa 80; Tổng số kết nối: 10 được đặt trước/tối đa 88
Chức năng tin nhắn S7
Số lượng trạm đăng nhập cho chức năng tin nhắn, tối đa.	32	32	32
Chương trình báo động	Đúng	Đúng	Đúng
Số lượng tin nhắn chương trình có thể cấu hình, tối đa.	5 000	5 000	5 000
Số lượng tin nhắn chương trình có thể tải trong RUN, tối đa.	2 500	2 500	2 500
Số lượng cảnh báo chương trình hoạt động đồng thời
● Số lượng báo động chương trình	600	600	600
● Số lượng cảnh báo cho chẩn đoán hệ thống	100	100	100
● Số lượng cảnh báo cho các đối tượng công nghệ chuyển động	160	160	160
Kiểm tra chức năng vận hành
Trạng thái/kiểm soát
● Biến trạng thái/điều khiển	Đúng	Đúng	Đúng
● Biến	Đầu vào/đầu ra, bit bộ nhớ, DB, I/O phân tán, bộ đếm thời gian, bộ đếm	Đầu vào/đầu ra, bit bộ nhớ, DB, I/O phân tán, bộ đếm thời gian, bộ đếm	Đầu vào/đầu ra, bit bộ nhớ, DB, I/O phân tán, bộ đếm thời gian, bộ đếm
Bắt buộc
● Buộc	Đúng	Đúng	Đúng
Bộ đệm chẩn đoán
● hiện tại	Đúng	Đúng	Đúng
Dấu vết
● Số lượng dấu vết có thể cấu hình	4	4	4
● Kích thước bộ nhớ cho mỗi dấu vết, tối đa.	512 kbyte	512 kbyte	512 kbyte
Ngắt/chẩn đoán/thông tin trạng thái
Đèn LED chỉ báo chẩn đoán
● ĐÈN LED CHẠY/DỪNG	Đúng	Đúng	Đúng
● ĐÈN LED LỖI	Đúng	Đúng	Đúng
● BẢO TRÌ ĐÈN LED	Đúng	Đúng	Đúng
Đối tượng công nghệ được hỗ trợ
Kiểm soát chuyển động	Đúng	Đúng	Đúng
● Số lượng tài nguyên Kiểm soát chuyển động có sẵn cho các đối tượng công nghệ	800	800	800
● Tài nguyên điều khiển chuyển động cần thiết
— theo trục điều khiển tốc độ	40	40	40
— theo trục định vị	80	80	80
— trên mỗi trục đồng bộ	160	160	160
— theo bộ mã hóa bên ngoài	80	80	80
— mỗi cam đầu ra	20	20	20
— theo dõi cam	160	160	160
— theo đầu dò	40	40	40
● Số lượng tài nguyên Kiểm soát chuyển động mở rộng có sẵn cho các đối tượng công nghệ	40	40	40
● Tài nguyên Kiểm soát chuyển động mở rộng bắt buộc
— mỗi cam (1 000 điểm và 50 phân đoạn)	2; 1000 điểm và 1 đoạn	2; 1000 điểm và 1 đoạn	2; 1000 điểm và 1 đoạn
— cho mỗi tập hợp động học	30	30	30
● hàm động học
— động học với tối đa 4 trục nội suy	Đúng	Đúng	Đúng
— động học với 5 hoặc nhiều trục nội suy	KHÔNG	KHÔNG	KHÔNG
— động học do người dùng xác định	KHÔNG	KHÔNG	KHÔNG
— SIMATIC Động học an toàn	KHÔNG	KHÔNG	KHÔNG
● Trục định vị
— Số trục định vị tại chu kỳ điều khiển chuyển động là 4 ms (giá trị điển hình)	10	10	10
— Số trục định vị tại chu kỳ điều khiển chuyển động là 8 ms (giá trị điển hình)	10	10	10
Chức năng tích hợp
Quầy tính tiền	Đúng	Đúng	Đúng
● Số lượng quầy	8	8	8
● Tần số đếm, tối đa.	100 kHz; Ia.0 đến Ia.5: 100 kHz (80 kHz ở chế độ vuông góc), Ia.6 đến Ia.7: 30 kHz (20 kHz ở chế độ vuông góc)	100 kHz; Ia.0 đến Ia.5: 100 kHz (80 kHz ở chế độ vuông góc), Ia.6 đến Ia.7: 30 kHz (20 kHz ở chế độ vuông góc)	100 kHz; Ia.0 đến Ia.5: 100 kHz (80 kHz ở chế độ vuông góc), Ia.6 đến Ia.7: 30 kHz (20 kHz ở chế độ vuông góc)
Đo tần số	Đúng	Đúng	Đúng
Bộ điều khiển PID	Đúng	Đúng	Đúng
Số lượng xung đầu ra	8; được gán riêng cho CPU và Bảng tín hiệu	8; được gán riêng cho CPU và Bảng tín hiệu	8; được gán riêng cho CPU và Bảng tín hiệu
Tần số giới hạn (xung)	100kHz	100kHz	100kHz
Khả năng tách biệt
Đầu vào kỹ thuật số tách biệt tiềm năng
● Tách biệt tiềm năng đầu vào kỹ thuật số	Có; phía trường đến logic: 707 V DC (kiểm tra kiểu)	Có; phía trường đến logic: 707 V DC (kiểm tra kiểu)	Có; phía trường đến logic: 707 V DC (kiểm tra kiểu)
● giữa các kênh	KHÔNG	KHÔNG	KHÔNG
● Số lượng nhóm tiềm năng	1	1	1
Đầu ra kỹ thuật số tách biệt tiềm năng
● Đầu ra kỹ thuật số tách biệt tiềm năng	Đúng	Rơ le	Rơ le
● giữa các kênh	KHÔNG	KHÔNG	KHÔNG
● Số lượng nhóm tiềm năng	1	1	1
EMC
Khả năng chống nhiễu chống lại sự phóng tĩnh điện
● Khả năng chống nhiễu chống lại sự phóng điện tĩnh theo IEC 61000-4-2	Đúng	Đúng	Đúng
— Điện áp thử nghiệm khi xả khí	8kV	8kV	8kV
— Điện áp thử nghiệm khi xả tiếp xúc	6kV	6kV	6kV
Khả năng chống nhiễu đối với nhiễu truyền qua cáp
● Khả năng chống nhiễu trên các đường dây cung cấp theo IEC 61000-4-4	Đúng	Đúng	Đúng
● Khả năng chống nhiễu trên cáp tín hiệu theo IEC 61000-4-4	Đúng	Đúng	Đúng
Khả năng chống nhiễu chống lại sự tăng đột biến điện áp
● Khả năng chống nhiễu trên các đường dây cung cấp theo IEC 61000-4-5	Đúng	Đúng	Đúng
Khả năng miễn nhiễm nhiễu đối với nhiễu biến đổi dẫn gây ra bởi trường tần số cao
● Khả năng chống nhiễu đối với bức xạ tần số cao theo IEC 61000-4-6	Đúng	Đúng	Đúng
Phát xạ nhiễu sóng vô tuyến theo EN 55 011
● Giới hạn loại A, sử dụng trong khu công nghiệp	Có; Nhóm 1	Có; Nhóm 1	Có; Nhóm 1
● Giới hạn loại B, sử dụng trong khu dân cư	Có; Khi các biện pháp thích hợp được sử dụng để đảm bảo tuân thủ các giới hạn cho Loại B theo EN 55011	Có; Khi các biện pháp thích hợp được sử dụng để đảm bảo tuân thủ các giới hạn cho Loại B theo EN 55011	Có; Khi các biện pháp thích hợp được sử dụng để đảm bảo tuân thủ các giới hạn cho Loại B theo EN 55011
Mức độ và lớp bảo vệ
Mức độ bảo vệ IP	IP20	IP20	IP20
Tiêu chuẩn, phê duyệt, chứng chỉ
Hồ sơ sinh thái Siemens (SEP)	Siemens EcoTech	Siemens EcoTech	Siemens EcoTech
Dấu CE	Đúng	Đúng	Đúng
Sự chấp thuận của UL	Đúng	Đúng	Đúng
cULus	Đúng	Đúng	Đúng
Phê duyệt FM	KHÔNG	KHÔNG	KHÔNG
RCM (trước đây là C-TICK)	Đúng	Đúng	Đúng
KC phê duyệt	KHÔNG	KHÔNG	KHÔNG
Sự chấp thuận của biển	KHÔNG	KHÔNG	KHÔNG
Dấu chân sinh thái
● tuyên bố sản phẩm thân thiện với môi trường	Có; loại 2 theo tiêu chuẩn ISO 14021	Có; loại 2 theo tiêu chuẩn ISO 14021	Đúng
Tiềm năng nóng lên toàn cầu
— tiềm năng nóng lên toàn cầu, (tổng) [CO2 eq]	61,1kg	61,1kg	61,1kg
— tiềm năng nóng lên toàn cầu, (trong quá trình sản xuất) [CO2 eq]	12,4kg	12,4kg	12,4kg
— tiềm năng nóng lên toàn cầu, (trong quá trình hoạt động) [CO2 eq]	49,2kg	49,2kg	49,2kg
— tiềm năng nóng lên toàn cầu, (sau khi kết thúc vòng đời) [CO2 eq]	-0,635kg	-0,635kg	-0,635kg
chức năng sản phẩm / bảo mật / tiêu đề
bản cập nhật chương trình cơ sở đã ký	Đúng	Đúng	Đúng
Khởi động an toàn	Đúng	Đúng	Đúng
xóa dữ liệu một cách an toàn	KHÔNG	KHÔNG	KHÔNG
Điều kiện môi trường xung quanh
Rơi tự do
● Chiều cao rơi, tối đa.	0,3 m; năm lần, trong gói sản phẩm	0,3 m; năm lần, trong gói sản phẩm	0,3 m; năm lần, trong gói sản phẩm
Nhiệt độ môi trường trong quá trình hoạt động
● phút	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● tối đa.	40 °C; ở điện áp tối đa và thông số kỹ thuật tối đa	40 °C; 40 °C theo chiều ngang hoặc 30 °C theo chiều dọc ở điện áp tối đa và thông số kỹ thuật tối đa	40 °C; 40 °C theo chiều ngang hoặc 30 °C theo chiều dọc ở điện áp tối đa và thông số kỹ thuật tối đa
● lắp đặt theo chiều ngang, tối thiểu.	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● lắp đặt theo chiều ngang, tối đa.	60 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	60 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	60 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế
● lắp đặt theo chiều dọc, tối thiểu.	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● lắp đặt theo chiều dọc, tối đa.	50 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	50 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	50 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế
Nhiệt độ môi trường trong quá trình lưu trữ/vận chuyển
● phút	-40 °C	-40 °C	-40 °C
● tối đa.	70 °C	70 °C	70 °C
Áp suất không khí theo IEC 60068-2-13
● Hoạt động, phút.	540 giờPa	540 giờPa	540 giờPa
● Hoạt động, tối đa.	1 140 giờPa	1 140 giờPa	1 140 giờPa
● Lưu trữ/vận chuyển, tối thiểu.	540 giờPa	540 giờPa	540 giờPa
● Lưu trữ/vận chuyển, tối đa.	1 140 giờPa	1 140 giờPa	1 140 giờPa
Độ cao trong quá trình hoạt động liên quan đến mực nước biển
● Độ cao lắp đặt, tối thiểu.	-1 000 mét	-1 000 mét	-1 000 mét
● Độ cao lắp đặt, tối đa.	5 000 m; Hạn chế đối với độ cao lắp đặt > 2 000 m, xem hướng dẫn	5 000 m; Hạn chế đối với độ cao lắp đặt > 2 000 m, xem hướng dẫn	5 000 m; Hạn chế đối với độ cao lắp đặt > 2 000 m, xem hướng dẫn
Độ ẩm tương đối
● Hoạt động, tối đa.	95%; không ngưng tụ	95%; không ngưng tụ	95%; không ngưng tụ
Rung động
● Khả năng chống rung trong quá trình vận hành theo IEC 60068-2-6	3,5 mm từ 5 – 8,4 Hz, 1g từ 8,4 – 150 Hz	3,5 mm từ 5 – 8,4 Hz, 1g từ 8,4 – 150 Hz	3,5 mm từ 5 – 8,4 Hz, 1g từ 8,4 – 150 Hz
● Hoạt động, được thử nghiệm theo IEC 60068-2-6	Đúng	Đúng	Đúng
Kiểm tra sốc
● đã được thử nghiệm theo IEC 60068-2-27	Có; IEC 68, Phần 2-27 nửa hình sin: cường độ sốc 15 g (giá trị đỉnh), thời gian 11 ms	Có; IEC 68, Phần 2-27 nửa hình sin: cường độ sốc 15 g (giá trị đỉnh), thời gian 11 ms	Có; IEC 68, Phần 2-27 nửa hình sin: cường độ sốc 15 g (giá trị đỉnh), thời gian 11 ms
Nồng độ chất ô nhiễm
● SO2 ở RH < 60% không ngưng tụ	S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60% không ngưng tụ	S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60% không ngưng tụ	S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60% không ngưng tụ
cấu hình / tiêu đề
cấu hình / lập trình / tiêu đề
Ngôn ngữ lập trình
— Cậu bé	Đúng	Đúng	Đúng
— FBD	Đúng	Đúng	Đúng
— SCL	Đúng	Đúng	Đúng
Bảo vệ bí quyết
● Bảo vệ chương trình người dùng/bảo vệ mật khẩu	Đúng	Đúng	Đúng
Bảo vệ quyền truy cập
● bảo vệ dữ liệu cấu hình bí mật	Đúng	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ ghi	Đúng	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ đọc/ghi	Đúng	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ toàn diện	Đúng	Đúng	Đúng
● Quản lý người dùng	Có; trên toàn thiết bị	Có; trên toàn thiết bị	Có; trên toàn thiết bị
● Số lượng người dùng	100	100	100
● Số lượng nhóm	100	100	100
● Số lượng vai trò	50	50	50
lập trình / giám sát thời gian chu kỳ / tiêu đề
● có thể điều chỉnh	Đúng	Đúng	Đúng
Kích thước
Chiều rộng	70mm	70mm	70mm
Chiều cao	125mm	125mm	125mm
Độ sâu	100mm	100mm	100mm
Trọng lượng
Trọng lượng, xấp xỉ.	319g	373g	333g

Số bài viết	6ES7214-1AH50-0XB0	6ES7214-1BH50-0XB0	6ES7214-1HH50-0XB0
	Bộ vi xử lý 1214C, DC/DC/DC, 14DI/10DO	CPU 1214C, AC/DC/RLY, 14DI/10DO	CPU 1214C, DC/DC/RLY, 14DI/10DO
Thông tin chung
Chỉ định loại sản phẩm	Bộ vi xử lý 1214C DC/DC/DC	CPU 1214C AC/DC/Rơ le	CPU 1214C DC/DC/Rơ le
Phiên bản phần mềm	Phiên bản 1.0	Phiên bản 1.0	Phiên bản 1.0
● Có thể cập nhật FW	Đúng	Đúng	Đúng
Chức năng sản phẩm
● Dữ liệu I&M	Có; I&M0 đến I&M3	Có; I&M0 đến I&M3	Có; I&M0 đến I&M3
● Nhật ký hệ thống	Đúng	Đúng	Đúng
Kỹ thuật với
● Gói lập trình	BƯỚC 7 V20 trở lên	BƯỚC 7 V20 trở lên	BƯỚC 7 V20 trở lên
Điện áp cung cấp
Giá trị định mức (DC)
● 24 V một chiều	Đúng		Đúng
phạm vi cho phép, giới hạn dưới (DC)	20,4 vôn		20,4 vôn
phạm vi cho phép, giới hạn trên (DC)	28,8 vôn		28,8 vôn
Giá trị định mức (AC)
● 120 V AC		Đúng
● 230 V AC		Đúng
phạm vi cho phép, giới hạn dưới (AC)		85 V
phạm vi cho phép, giới hạn trên (AC)		264 V
Bảo vệ phân cực ngược	Đúng		Đúng
Tần số dòng
● phạm vi cho phép, giới hạn dưới		47Hz
● phạm vi cho phép, giới hạn trên		63Hz
Dòng điện đầu vào
Tiêu thụ hiện tại (giá trị định mức)	145 mA; Chỉ CPU	80 mA ở 120 V AC; 44 mA ở 240 V AC	245 mA; Chỉ CPU
Mức tiêu thụ hiện tại, tối đa.	1 000 mA; CPU với tất cả các mô-đun mở rộng	480 mA ở 120 V AC; 275 mA ở 240 V AC	1 100 mA; CPU với tất cả các mô-đun mở rộng
Dòng điện khởi động, tối đa.	12 A; ở 28,8 V DC	20 A; ở 264 V	12 A; ở 28,8 V DC
Tôi không	0,5 A²·s	0,8 A²·s	0,5 A²·s
Dòng điện đầu ra
cho bus backplane (5 V DC), tối đa.	1 600 mA; Tối đa 5 V DC cho SM và CM	1 600 mA; Tối đa 5 V DC cho SM và CM	1 600 mA; Tối đa 5 V DC cho SM và CM
Cung cấp bộ mã hóa
Nguồn cung cấp bộ mã hóa 24 V
● 24V	Có; L+ trừ 4 V DC tối thiểu.	Có; 20,4 đến 28,8V	Có; L+ trừ 4 V DC tối thiểu.
● Bảo vệ ngắn mạch	Đúng	Đúng	Đúng
● Dòng điện đầu ra, tối đa.	400mA	400mA	400mA
Mất điện
Mất điện, điển hình.	3,5W	4 tuần	3,5W
Ký ức
Bộ nhớ làm việc
● tích hợp	1 000 kbyte	1 000 kbyte	1 000 kbyte
● tích hợp (cho chương trình)	250 kbyte	250 kbyte	250 kbyte
● tích hợp (cho dữ liệu)	750 kbyte	750 kbyte	750 kbyte
Tải bộ nhớ
● tích hợp	8 MB	8 MB	8 MB
● Cắm thêm (Thẻ nhớ SIMATIC), tối đa.	32 Gbyte; có thẻ nhớ SIMATIC	32 Gbyte; có thẻ nhớ SIMATIC	32 Gbyte; có thẻ nhớ SIMATIC
Hỗ trợ
● hiện tại	Đúng	Đúng	Đúng
● không cần bảo trì	Đúng	Đúng	Đúng
● không có pin	Đúng	Đúng	Đúng
Thời gian xử lý của CPU
đối với các hoạt động bit, gõ	37 ns; / hướng dẫn	37 ns; / hướng dẫn	37 ns; / hướng dẫn
đối với các phép toán về từ ngữ, hãy gõ	30 ns; / hướng dẫn	30 ns; / hướng dẫn	30 ns; / hướng dẫn
đối với phép tính số học dấu phẩy động, typ.	74 ns; / hướng dẫn	74 ns; / hướng dẫn	74 ns; / hướng dẫn
Khối CPU
Số lượng phần tử (tổng cộng)	4 000; Khối (OB, FB, FC, DB) và UDT	4 000; Khối (OB, FB, FC, DB) và UDT	4 000; Khối (OB, FB, FC, DB) và UDT
OB
● Số lượng OB chu kỳ tự do	100	100	100
● Số lượng OB báo động thời gian	20	20	20
● Số lượng OB báo động trễ	20	20	20
● Số lượng OB ngắt tuần hoàn	20; với chu kỳ OB 3x tối thiểu là 1 ms	20; với chu kỳ OB 3x tối thiểu là 1 ms	20; với chu kỳ OB 3x tối thiểu là 1 ms
● Số lượng OB cảnh báo quy trình	50	50	50
● Số lượng OB báo động DPV1	3	3	3
● Số lượng OB chế độ đồng bộ	1	1	1
● Số lượng OB khởi động	100	100	100
● Số lượng OB lỗi không đồng bộ	4	4	4
● Số lượng OB lỗi đồng bộ	2	2	2
● Số lượng OB báo động chẩn đoán	1	1	1
Các vùng dữ liệu và khả năng lưu giữ của chúng
Khu vực dữ liệu lưu giữ (bao gồm bộ đếm thời gian, bộ đếm, cờ), tối đa.	20 kbyte	20 kbyte	20 kbyte
Lá cờ
● Kích thước, tối đa.	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit
Dữ liệu cục bộ
● theo từng lớp ưu tiên, tối đa.	64 kbyte; tối đa. 16 KB mỗi khối	64 kbyte; tối đa. 16 KB mỗi khối	64 kbyte; tối đa. 16 KB mỗi khối
Khu vực địa chỉ
Quá trình hình ảnh
● Đầu vào, có thể điều chỉnh	1 kbyte	1 kbyte	1 kbyte
● Đầu ra, có thể điều chỉnh	1 kbyte	1 kbyte	1 kbyte
Cấu hình phần cứng
Số lượng mô-đun trên mỗi hệ thống, tối đa.	10	10	10
Thời gian trong ngày
Cái đồng hồ
● Đồng hồ phần cứng (thời gian thực)	Đúng	Đúng	Đúng
● Thời gian sao lưu	480 giờ; Điển hình	480 giờ; Điển hình	480 giờ; Điển hình
● Độ lệch mỗi ngày, tối đa.	±60 giây/tháng ở 25 °C	2 giây; ở 25 °C	2 giây; ở 25 °C
Đầu vào kỹ thuật số
Số lượng đầu vào kỹ thuật số	14; Tích hợp	14; Tích hợp	14; Tích hợp
● trong đó đầu vào có thể sử dụng cho các chức năng công nghệ	8; HSC (Đếm tốc độ cao)	8; HSC (Đếm tốc độ cao)	8; HSC (Đếm tốc độ cao)
Đầu vào nguồn/hồ chứa	Đúng	Đúng	Đúng
Số lượng đầu vào có thể điều khiển đồng thời
tất cả các vị trí lắp đặt
— lên đến 40 °C, tối đa.	14	14	14
Điện áp đầu vào
● Giá trị định mức (DC)	24V	24V	24V
● cho tín hiệu “0”	5 V DC hoặc 0,5 mA	5 V DC hoặc 0,5 mA	5 V DC hoặc 0,5 mA
● cho tín hiệu “1”	15 V DC ở 2,5 mA	15 V DC ở 2,5 mA	15 V DC ở 2,5 mA
Độ trễ đầu vào (cho giá trị định mức của điện áp đầu vào)
cho đầu vào tiêu chuẩn
— có thể tham số hóa	0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms	0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms	0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms
— ở mức “0” đến “1”, tối thiểu.	0,1 µs	0,1 µs	0,1 µs
— ở mức “0” đến “1”, tối đa.	20 giây	20 giây	20 giây
cho đầu vào ngắt
— có thể tham số hóa	Đúng	Đúng	Đúng
cho các chức năng công nghệ
— có thể tham số hóa	pha đơn: 6 HSC @ 100 kHz & 2 tiêu chuẩn @ 30 kHz, pha vuông góc: 6 HSC @ 80 kHz & 2 tiêu chuẩn @ 20 kHz	pha đơn: 6 HSC @ 100 kHz & 2 tiêu chuẩn @ 30 kHz, pha vuông góc: 6 HSC @ 80 kHz & 2 tiêu chuẩn @ 20 kHz	pha đơn: 6 HSC @ 100 kHz & 2 tiêu chuẩn @ 30 kHz, pha vuông góc: 6 HSC @ 80 kHz & 2 tiêu chuẩn @ 20 kHz
Chiều dài cáp
● được che chắn, tối đa.	500 m; 50 m cho các chức năng công nghệ	500 m; 50 m cho các chức năng công nghệ	500 m; 50 m cho các chức năng công nghệ
● không được che chắn, tối đa.	300 m; cho chức năng công nghệ: Không	300 m; cho chức năng công nghệ: Không	300 m; cho chức năng công nghệ: Không
Đầu ra kỹ thuật số
Số lượng đầu ra kỹ thuật số	10; 20 kHz hoặc 100 kHz	10; Rơ le	10; Rơ le
● trong đó có đầu ra tốc độ cao	4; 100 kHz (Qa.0 – Qa.3)
Giới hạn điện áp ngắt cảm ứng	Thấp+ (-40V)
Khả năng chuyển mạch của đầu ra
● với tải điện trở, tối đa.	0,5 Một	2 Một	2 Một
● trên tải đèn, tối đa.	5 tuần	30 W với DC, 200 W với AC	30 W với DC, 200 W với AC
Điện áp đầu ra
● đối với tín hiệu “0”, tối đa.	0,1 V; với tải 10 kOhm
● đối với tín hiệu “1”, min.	20V
Dòng điện đầu ra
● đối với tín hiệu “1” giá trị định mức	0,5 Một
● đối với tín hiệu “0” dòng điện dư, tối đa.	10µA
Độ trễ đầu ra với tải điện trở
● “0” đến “1”, tối đa.	1 µs; của đầu ra xung (Qa.0 đến Qa.3), tối đa 1,0 µs; của đầu ra chuẩn (Qa.4 đến Qb.1), tối đa 50 µs;	10 ms; tối đa	10 ms; tối đa
● “1” đến “0”, tối đa.	3 µs; của đầu ra xung (Qa.0 đến Qa.3), tối đa 3,0 µs; của đầu ra chuẩn (Qa.4 đến Qb.1), tối đa 200 µs;	10 ms; tối đa	10 ms; tối đa
Tần số chuyển đổi
● của đầu ra xung, với tải điện trở, tối đa.	100 kHz; Tối đa 100 kHz (Qa.0 – Qa.3), Tối đa 20 kHz (Qa.4 đến Qb.1)	Không khuyến khích	Không khuyến khích
Đầu ra rơle
● Số lượng đầu ra rơle	0	10	10
● Số chu kỳ hoạt động, tối đa.		cơ học 10 triệu, ở điện áp tải định mức 100 000	cơ học 10 triệu, ở điện áp tải định mức 100 000
Chiều dài cáp
● được che chắn, tối đa.	500 mét	500 mét	500 mét
● không được che chắn, tối đa.	150 phút	150 phút	150 phút
Đầu vào tương tự
Số lượng đầu vào tương tự	0	0	0
Đầu ra tương tự
Số lượng đầu ra tương tự	0	0	0
Bộ mã hóa
Bộ mã hóa có thể kết nối
● Cảm biến 2 dây	Đúng	Đúng	Đúng
1. Giao diện
Kiểu giao diện	PROFINET	PROFINET	PROFINET
Bị cô lập	Đúng	Đúng	Đúng
tự động phát hiện tốc độ truyền	Đúng	Đúng	Đúng
Tự động đàm phán	Đúng	Đúng	Đúng
Đua xe địa hình	Đúng	Đúng	Đúng
Các loại giao diện
● RJ 45 (Ethernet)	Đúng	Đúng	Đúng
● Số lượng cổng	2	2	2
● công tắc tích hợp	Đúng	Đúng	Đúng
Giao thức
● Giao thức IP	Có; IPv4	Có; IPv4	Có; IPv4
● Bộ điều khiển IO PROFINET	Đúng	Đúng	Đúng
● Thiết bị IO PROFINET	Đúng	Đúng	Đúng
● Truyền thông SIMATIC	Đúng	Đúng	Đúng
● Giao tiếp mở IE	Có; Tùy chọn cũng được mã hóa	Có; Tùy chọn cũng được mã hóa	Có; Tùy chọn cũng được mã hóa
● Máy chủ web	Đúng	Đúng	Đúng
● Sự dư thừa phương tiện truyền thông	Đúng	Đúng	Đúng
Bộ điều khiển PROFINET IO
● Tốc độ truyền, tối đa.	100 Mbit/giây	100 Mbit/giây	100 Mbit/giây
Dịch vụ
— Giao tiếp PG/OP	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước
— Chế độ đẳng thời	Đúng	Đúng	Đúng
— IRT	Đúng	Đúng	Đúng
— Năng lượng PROFI	Có; chương trình theo người dùng	Có; chương trình theo người dùng	Có; chương trình theo người dùng
— Khởi nghiệp được ưu tiên	Đúng	Đúng	Đúng
— Số lượng thiết bị IO được ưu tiên khởi động, tối đa.	16	16	16
— Số lượng thiết bị IO có thể kết nối, tối đa.	31	31	31
— Trong đó thiết bị IO có IRT, tối đa.	31	31	31
— Số lượng thiết bị IO có thể kết nối cho RT, tối đa.	31	31	31
— trong đó tối đa là một dòng.	31	31	31
— Kích hoạt/hủy kích hoạt Thiết bị IO	Đúng	Đúng	Đúng
— Số lượng thiết bị IO có thể được kích hoạt/hủy kích hoạt đồng thời, tối đa.	8	8	8
— Cập nhật thời gian	Giá trị tối thiểu của thời gian cập nhật cũng phụ thuộc vào thành phần truyền thông được thiết lập cho PROFINET IO, vào số lượng thiết bị IO và số lượng dữ liệu người dùng được cấu hình.	Giá trị tối thiểu của thời gian cập nhật cũng phụ thuộc vào thành phần truyền thông được thiết lập cho PROFINET IO, vào số lượng thiết bị IO và số lượng dữ liệu người dùng được cấu hình.	Giá trị tối thiểu của thời gian cập nhật cũng phụ thuộc vào thành phần truyền thông được thiết lập cho PROFINET IO, vào số lượng thiết bị IO và số lượng dữ liệu người dùng được cấu hình.
Thời gian cập nhật cho IRT
— cho chu kỳ gửi 1 ms	1 ms đến 16 ms	1 ms đến 16 ms	1 ms đến 16 ms
— cho chu kỳ gửi 2 ms	2 ms đến 32 ms	2 ms đến 32 ms	2 ms đến 32 ms
— cho chu kỳ gửi 4 ms	4 ms đến 64 ms	4 ms đến 64 ms	4 ms đến 64 ms
Thời gian cập nhật cho RT
— cho chu kỳ gửi 1 ms	1 ms đến 512 ms	1 ms đến 512 ms	1 ms đến 512 ms
— cho chu kỳ gửi 2 ms	2 ms đến 512 ms	2 ms đến 512 ms	2 ms đến 512 ms
— cho chu kỳ gửi 4 ms	4 ms đến 512 ms	4 ms đến 512 ms	4 ms đến 512 ms
Thiết bị PROFINET IO
Dịch vụ
— Giao tiếp PG/OP	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước
— Chế độ đẳng thời	KHÔNG	KHÔNG	KHÔNG
— IRT	Đúng	Đúng	Đúng
— Năng lượng PROFI	Có; chương trình theo người dùng	Có; chương trình theo người dùng	Có; chương trình theo người dùng
— Thiết bị dùng chung	Đúng	Đúng	Đúng
— Số lượng bộ điều khiển IO có thiết bị chia sẻ, tối đa.	2	2	2
Giao thức
Hỗ trợ giao thức cho PROFINET IO	Đúng	Đúng	Đúng
PROFIan toàn	KHÔNG	KHÔNG	KHÔNG
PROFIBUS	KHÔNG	KHÔNG	KHÔNG
OPC-UA	KHÔNG	KHÔNG	KHÔNG
Giao diện AS	KHÔNG	KHÔNG	KHÔNG
Giao thức (Ethernet)
● Giao thức TCP/IP	Đúng	Đúng	Đúng
● Giao thức DHCP	Đúng	Đúng	Đúng
● Giao thức SNMP	Đúng	Đúng	Đúng
● ĐỒNG HỒ …	Đúng	Đúng	Đúng
● ĐỒNG HỒ ĐẠI HỌC	Đúng	Đúng	Đúng
Số lượng kết nối
● Số lượng kết nối, tối đa.	128; thông qua giao diện tích hợp của CPU và các CP/CM được kết nối	128; thông qua giao diện tích hợp của CPU và các CP/CM được kết nối	128; thông qua giao diện tích hợp của CPU và các CP/CM được kết nối
● Số lượng kết nối được dành riêng cho ES/HMI/web	10	10	10
● Số lượng kết nối thông qua giao diện tích hợp	88	88	88
Chế độ dự phòng
Sự dư thừa phương tiện truyền thông
— Giá bán lẻ	Có; với tư cách là người quản lý dự phòng MRP và/hoặc khách hàng MRP	Có; với tư cách là người quản lý dự phòng MRP và/hoặc khách hàng MRP	Có; với tư cách là người quản lý dự phòng MRP và/hoặc khách hàng MRP
— Sở Cảnh sát Phòng cháy và Chữa cháy (MRPD)	Đúng	Đúng	Đúng
Truyền thông SIMATIC
● Định tuyến S7	KHÔNG	KHÔNG	KHÔNG
● Giao tiếp S7, như máy chủ	Đúng	Đúng	Đúng
● Giao tiếp S7, với tư cách là khách hàng	Đúng	Đúng	Đúng
Giao tiếp mở IE
● Giao thức TCP/IP	Đúng	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	8 kbyte	8 kbyte	8 kbyte
— nhiều kết nối thụ động trên mỗi cổng, được hỗ trợ	Đúng	Đúng	Đúng
● ISO trên TCP (RFC1006)	Đúng	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	8 kbyte	8 kbyte	8 kbyte
● Giao thức UDP	Đúng	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	2 kbyte; 1 472 byte cho phát sóng UDP	2 kbyte; 1 472 byte cho phát sóng UDP	2 kbyte; 1 472 byte cho phát sóng UDP
● Giao thức DHCP	Đúng	Đúng	Đúng
● Máy chủ DNS	Đúng	Đúng	Đúng
● Giao thức SNMP	Đúng	Đúng	Đúng
● ĐỒNG HỒ …	Đúng	Đúng	Đúng
● ĐỒNG HỒ ĐẠI HỌC	Đúng	Đúng	Đúng
● Mã hóa	Có; Tùy chọn	Có; Tùy chọn	Có; Tùy chọn
Máy chủ web
● được hỗ trợ	Đúng	Đúng	Đúng
● HTTPS	Đúng	Đúng	Đúng
● API web	Đúng	Đúng	Đúng
— Số buổi học tối đa.	30	30	30
● Các trang web do người dùng xác định	Đúng	Đúng	Đúng
Các giao thức tiếp theo
● MODBUS	Đúng	Đúng	Đúng
chức năng giao tiếp / tiêu đề
Giao tiếp S7
● được hỗ trợ	Đúng	Đúng	Đúng
● như máy chủ	Đúng	Đúng	Đúng
● như khách hàng	Đúng	Đúng	Đúng
● Dữ liệu người dùng cho mỗi công việc, tối đa.	Xem trợ giúp trực tuyến (giao tiếp S7, kích thước dữ liệu người dùng)	Xem trợ giúp trực tuyến (giao tiếp S7, kích thước dữ liệu người dùng)	Xem trợ giúp trực tuyến (giao tiếp S7, kích thước dữ liệu người dùng)
Số lượng kết nối
● tổng thể	Kết nối PG: 4 được đặt trước; Kết nối HMI: 4 được đặt trước/tối đa 82; Kết nối S7: 78 tối đa; Kết nối người dùng mở: 78 tối đa; Kết nối web: 2 được đặt trước/tối đa 80; Tổng số kết nối: 10 được đặt trước/tối đa 88	Kết nối PG: 4 được đặt trước; Kết nối HMI: 4 được đặt trước/tối đa 82; Kết nối S7: 78 tối đa; Kết nối người dùng mở: 78 tối đa; Kết nối web: 2 được đặt trước/tối đa 80; Tổng số kết nối: 10 được đặt trước/tối đa 88	Kết nối PG: 4 được đặt trước; Kết nối HMI: 4 được đặt trước/tối đa 82; Kết nối S7: 78 tối đa; Kết nối người dùng mở: 78 tối đa; Kết nối web: 2 được đặt trước/tối đa 80; Tổng số kết nối: 10 được đặt trước/tối đa 88
Chức năng tin nhắn S7
Số lượng trạm đăng nhập cho chức năng tin nhắn, tối đa.	32	32	32
Chương trình báo động	Đúng	Đúng	Đúng
Số lượng tin nhắn chương trình có thể cấu hình, tối đa.	5 000	5 000	5 000
Số lượng tin nhắn chương trình có thể tải trong RUN, tối đa.	2 500	2 500	2 500
Số lượng cảnh báo chương trình hoạt động đồng thời
● Số lượng báo động chương trình	600	600	600
● Số lượng cảnh báo cho chẩn đoán hệ thống	100	100	100
● Số lượng cảnh báo cho các đối tượng công nghệ chuyển động	160	160	160
Kiểm tra chức năng vận hành
Trạng thái/kiểm soát
● Biến trạng thái/điều khiển	Đúng	Đúng	Đúng
● Biến	Đầu vào/đầu ra, bit bộ nhớ, DB, I/O phân tán, bộ đếm thời gian, bộ đếm	Đầu vào/đầu ra, bit bộ nhớ, DB, I/O phân tán, bộ đếm thời gian, bộ đếm	Đầu vào/đầu ra, bit bộ nhớ, DB, I/O phân tán, bộ đếm thời gian, bộ đếm
Bắt buộc
● Buộc	Đúng	Đúng	Đúng
Bộ đệm chẩn đoán
● hiện tại	Đúng	Đúng	Đúng
Dấu vết
● Số lượng dấu vết có thể cấu hình	4	4	4
● Kích thước bộ nhớ cho mỗi dấu vết, tối đa.	512 kbyte	512 kbyte	512 kbyte
Ngắt/chẩn đoán/thông tin trạng thái
Đèn LED chỉ báo chẩn đoán
● ĐÈN LED CHẠY/DỪNG	Đúng	Đúng	Đúng
● ĐÈN LED LỖI	Đúng	Đúng	Đúng
● BẢO TRÌ ĐÈN LED	Đúng	Đúng	Đúng
Đối tượng công nghệ được hỗ trợ
Kiểm soát chuyển động	Đúng	Đúng	Đúng
● Số lượng tài nguyên Kiểm soát chuyển động có sẵn cho các đối tượng công nghệ	800	800	800
● Tài nguyên điều khiển chuyển động cần thiết
— theo trục điều khiển tốc độ	40	40	40
— theo trục định vị	80	80	80
— trên mỗi trục đồng bộ	160	160	160
— theo bộ mã hóa bên ngoài	80	80	80
— mỗi cam đầu ra	20	20	20
— theo dõi cam	160	160	160
— theo đầu dò	40	40	40
● Số lượng tài nguyên Kiểm soát chuyển động mở rộng có sẵn cho các đối tượng công nghệ	40	40	40
● Tài nguyên Kiểm soát chuyển động mở rộng bắt buộc
— mỗi cam (1 000 điểm và 50 phân đoạn)	2; 1000 điểm và 1 đoạn	2; 1000 điểm và 1 đoạn	2; 1000 điểm và 1 đoạn
— cho mỗi tập hợp động học	30	30	30
● hàm động học
— động học với tối đa 4 trục nội suy	Đúng	Đúng	Đúng
— động học với 5 hoặc nhiều trục nội suy	KHÔNG	KHÔNG	KHÔNG
— động học do người dùng xác định	KHÔNG	KHÔNG	KHÔNG
— SIMATIC Động học an toàn	KHÔNG	KHÔNG	KHÔNG
● Trục định vị
— Số trục định vị tại chu kỳ điều khiển chuyển động là 4 ms (giá trị điển hình)	10	10	10
— Số trục định vị tại chu kỳ điều khiển chuyển động là 8 ms (giá trị điển hình)	10	10	10
Chức năng tích hợp
Quầy tính tiền	Đúng	Đúng	Đúng
● Số lượng quầy	8	8	8
● Tần số đếm, tối đa.	100 kHz; Ia.0 đến Ia.5: 100 kHz (80 kHz ở chế độ vuông góc), Ia.6 đến Ib.5: 30 kHz (20 kHz ở chế độ vuông góc)	100 kHz; Ia.0 đến Ia.5: 100 kHz (80 kHz ở chế độ vuông góc), Ia.6 đến Ib.5: 30 kHz (20 kHz ở chế độ vuông góc)	100 kHz; Ia.0 đến Ia.5: 100 kHz (80 kHz ở chế độ vuông góc), Ia.6 đến Ib.5: 30 kHz (20 kHz ở chế độ vuông góc)
Đo tần số	Đúng	Đúng	Đúng
Bộ điều khiển PID	Đúng	Đúng	Đúng
Số lượng xung đầu ra	8; được gán riêng cho CPU và Bảng tín hiệu	8; được gán riêng cho CPU và Bảng tín hiệu	8; được gán riêng cho CPU và Bảng tín hiệu
Tần số giới hạn (xung)	100kHz	100kHz	100kHz
Khả năng tách biệt
Đầu vào kỹ thuật số tách biệt tiềm năng
● Tách biệt tiềm năng đầu vào kỹ thuật số	Có; phía trường đến logic: 707 V DC (kiểm tra kiểu)	Có; phía trường đến logic: 707 V DC (kiểm tra kiểu)	Có; phía trường đến logic: 707 V DC (kiểm tra kiểu)
● giữa các kênh	KHÔNG	KHÔNG	KHÔNG
● Số lượng nhóm tiềm năng	1	1	1
Đầu ra kỹ thuật số tách biệt tiềm năng
● Đầu ra kỹ thuật số tách biệt tiềm năng	Đúng	Rơ le	Rơ le
● giữa các kênh	KHÔNG	KHÔNG	KHÔNG
● Số lượng nhóm tiềm năng	1	1	1
EMC
Khả năng chống nhiễu chống lại sự phóng tĩnh điện
● Khả năng chống nhiễu chống lại sự phóng điện tĩnh theo IEC 61000-4-2	Đúng	Đúng	Đúng
— Điện áp thử nghiệm khi xả khí	8kV	8kV	8kV
— Điện áp thử nghiệm khi xả tiếp xúc	6kV	6kV	6kV
Khả năng chống nhiễu đối với nhiễu truyền qua cáp
● Khả năng chống nhiễu trên các đường dây cung cấp theo IEC 61000-4-4	Đúng	Đúng	Đúng
● Khả năng chống nhiễu trên cáp tín hiệu theo IEC 61000-4-4	Đúng	Đúng	Đúng
Khả năng chống nhiễu chống lại sự tăng đột biến điện áp
● Khả năng chống nhiễu trên các đường dây cung cấp theo IEC 61000-4-5	Đúng	Đúng	Đúng
Khả năng miễn nhiễm nhiễu đối với nhiễu biến đổi dẫn gây ra bởi trường tần số cao
● Khả năng chống nhiễu đối với bức xạ tần số cao theo IEC 61000-4-6	Đúng	Đúng	Đúng
Phát xạ nhiễu sóng vô tuyến theo EN 55 011
● Giới hạn loại A, sử dụng trong khu công nghiệp	Có; Nhóm 1	Có; Nhóm 1	Có; Nhóm 1
● Giới hạn loại B, sử dụng trong khu dân cư	Có; Khi các biện pháp thích hợp được sử dụng để đảm bảo tuân thủ các giới hạn cho Loại B theo EN 55011	Có; Khi các biện pháp thích hợp được sử dụng để đảm bảo tuân thủ các giới hạn cho Loại B theo EN 55011	Có; Khi các biện pháp thích hợp được sử dụng để đảm bảo tuân thủ các giới hạn cho Loại B theo EN 55011
Mức độ và lớp bảo vệ
Mức độ bảo vệ IP	IP20	IP20	IP20
Tiêu chuẩn, phê duyệt, chứng chỉ
Hồ sơ sinh thái Siemens (SEP)	Siemens EcoTech	Siemens EcoTech	Siemens EcoTech
Dấu CE	Đúng	Đúng	Đúng
Sự chấp thuận của UL	Đúng	Đúng	Đúng
cULus	Đúng	Đúng	Đúng
Phê duyệt FM	KHÔNG	KHÔNG	KHÔNG
RCM (trước đây là C-TICK)	Đúng	Đúng	Đúng
KC phê duyệt	KHÔNG	KHÔNG	KHÔNG
Sự chấp thuận của biển	KHÔNG	KHÔNG	KHÔNG
Dấu chân sinh thái
● tuyên bố sản phẩm thân thiện với môi trường	Có; loại 2 theo tiêu chuẩn ISO 14021	Có; loại 2 theo tiêu chuẩn ISO 14021	Có; loại 2 theo tiêu chuẩn ISO 14021
Tiềm năng nóng lên toàn cầu
— tiềm năng nóng lên toàn cầu, (tổng) [CO2 eq]	68kg	68kg	68kg
— tiềm năng nóng lên toàn cầu, (trong quá trình sản xuất) [CO2 eq]	14,4kg	14,4kg	14,4kg
— tiềm năng nóng lên toàn cầu, (trong quá trình hoạt động) [CO2 eq]	54,2kg	54,2kg	54,2kg
— tiềm năng nóng lên toàn cầu, (sau khi kết thúc vòng đời) [CO2 eq]	-0,723kg	-0,723kg	-0,723kg
chức năng sản phẩm / bảo mật / tiêu đề
bản cập nhật chương trình cơ sở đã ký	Đúng	Đúng	Đúng
Khởi động an toàn	Đúng	Đúng	Đúng
xóa dữ liệu một cách an toàn	KHÔNG	KHÔNG	KHÔNG
Điều kiện môi trường xung quanh
Rơi tự do
● Chiều cao rơi, tối đa.	0,3 m; năm lần, trong gói sản phẩm	0,3 m; năm lần, trong gói sản phẩm	0,3 m; năm lần, trong gói sản phẩm
Nhiệt độ môi trường trong quá trình hoạt động
● phút	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● tối đa.	40 °C; ở điện áp tối đa và thông số kỹ thuật tối đa	40 °C; 40 °C theo chiều ngang hoặc 30 °C theo chiều dọc ở điện áp tối đa và thông số kỹ thuật tối đa	40 °C; 40 °C theo chiều ngang hoặc 30 °C theo chiều dọc ở điện áp tối đa và thông số kỹ thuật tối đa
● lắp đặt theo chiều ngang, tối thiểu.	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● lắp đặt theo chiều ngang, tối đa.	60 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	60 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	60 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế
● lắp đặt theo chiều dọc, tối thiểu.	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● lắp đặt theo chiều dọc, tối đa.	50 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	50 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	50 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế
Nhiệt độ môi trường trong quá trình lưu trữ/vận chuyển
● phút	-40 °C	-40 °C	-40 °C
● tối đa.	70 °C	70 °C	70 °C
Áp suất không khí theo IEC 60068-2-13
● Hoạt động, phút.	540 giờPa	540 giờPa	540 giờPa
● Hoạt động, tối đa.	1 140 giờPa	1 140 giờPa	1 140 giờPa
● Lưu trữ/vận chuyển, tối thiểu.	540 giờPa	540 giờPa	540 giờPa
● Lưu trữ/vận chuyển, tối đa.	1 140 giờPa	1 140 giờPa	1 140 giờPa
Độ cao trong quá trình hoạt động liên quan đến mực nước biển
● Độ cao lắp đặt, tối thiểu.	-1 000 mét	-1 000 mét	-1 000 mét
● Độ cao lắp đặt, tối đa.	5 000 m; Hạn chế đối với độ cao lắp đặt > 2 000 m, xem hướng dẫn	5 000 m; Hạn chế đối với độ cao lắp đặt > 2 000 m, xem hướng dẫn	5 000 m; Hạn chế đối với độ cao lắp đặt > 2 000 m, xem hướng dẫn
Độ ẩm tương đối
● Hoạt động, tối đa.	95%; không ngưng tụ	95%; không ngưng tụ	95%; không ngưng tụ
Rung động
● Khả năng chống rung trong quá trình vận hành theo IEC 60068-2-6	3,5 mm từ 5 – 8,4 Hz, 1g từ 8,4 – 150 Hz	3,5 mm từ 5 – 8,4 Hz, 1g từ 8,4 – 150 Hz	3,5 mm từ 5 – 8,4 Hz, 1g từ 8,4 – 150 Hz
● Hoạt động, được thử nghiệm theo IEC 60068-2-6	Đúng	Đúng	Đúng
Kiểm tra sốc
● đã được thử nghiệm theo IEC 60068-2-27	Có; IEC 68, Phần 2-27 nửa hình sin: cường độ sốc 15 g (giá trị đỉnh), thời gian 11 ms	Có; IEC 68, Phần 2-27 nửa hình sin: cường độ sốc 15 g (giá trị đỉnh), thời gian 11 ms	Có; IEC 68, Phần 2-27 nửa hình sin: cường độ sốc 15 g (giá trị đỉnh), thời gian 11 ms
Nồng độ chất ô nhiễm
● SO2 ở RH < 60% không ngưng tụ	S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60% không ngưng tụ	S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60% không ngưng tụ	S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60% không ngưng tụ
cấu hình / tiêu đề
cấu hình / lập trình / tiêu đề
Ngôn ngữ lập trình
— Cậu bé	Đúng	Đúng	Đúng
— FBD	Đúng	Đúng	Đúng
— SCL	Đúng	Đúng	Đúng
Bảo vệ bí quyết
● Bảo vệ chương trình người dùng/bảo vệ mật khẩu	Đúng	Đúng	Đúng
Bảo vệ quyền truy cập
● bảo vệ dữ liệu cấu hình bí mật	Đúng	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ ghi	Đúng	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ đọc/ghi	Đúng	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ toàn diện	Đúng	Đúng	Đúng
● Quản lý người dùng	Có; trên toàn thiết bị	Có; trên toàn thiết bị	Có; trên toàn thiết bị
● Số lượng người dùng	100	100	100
● Số lượng nhóm	100	100	100
● Số lượng vai trò	50	50	50
lập trình / giám sát thời gian chu kỳ / tiêu đề
● có thể điều chỉnh	Đúng	Đúng	Đúng
Kích thước
Chiều rộng	80mm	80mm	80mm
Chiều cao	125mm	125mm	125mm
Độ sâu	100mm	100mm	100mm
Trọng lượng
Trọng lượng, xấp xỉ.	352g	417g	376g

Số bài viết	6ES7212-1AF50-0XB0	6ES7212-1HF50-0XB0
	Bộ vi xử lý 1212FC, DC/DC/DC, 8DI/6DQ	Bộ vi xử lý 1212FC, DC/DC/RLY, 8DI/6DO
Thông tin chung
Chỉ định loại sản phẩm	Bộ vi xử lý 1212FC DC/DC/DC	CPU 1212FC DC/DC/Rơ le
Phiên bản phần mềm	Phiên bản 1.0	Phiên bản 1.0
● Có thể cập nhật FW	Đúng
Chức năng sản phẩm
● Dữ liệu I&M	Có; I&M0 đến I&M3	Có; I&M0 đến I&M3
● Nhật ký hệ thống	Đúng	Đúng
Kỹ thuật với
● Gói lập trình	BƯỚC 7 V20 trở lên	BƯỚC 7 V20 trở lên
Điện áp cung cấp
Giá trị định mức (DC)
● 24 V một chiều	Đúng	Đúng
phạm vi cho phép, giới hạn dưới (DC)	20,4 vôn	20,4 vôn
phạm vi cho phép, giới hạn trên (DC)	28,8 vôn	28,8 vôn
Bảo vệ phân cực ngược	Đúng	Đúng
Dòng điện đầu vào
Tiêu thụ hiện tại (giá trị định mức)	125 mA; Chỉ CPU	185 mA; Chỉ CPU
Mức tiêu thụ hiện tại, tối đa.	700 mA; CPU với tất cả các mô-đun mở rộng	765 mA; CPU với tất cả các mô-đun mở rộng
Dòng điện khởi động, tối đa.	12 A; ở 28,8 V DC	12 A; ở 28,8 V DC
Tôi không	0,5 A²·s	0,5 A²·s
Dòng điện đầu ra
cho bus backplane (5 V DC), tối đa.	1 000 mA; Tối đa 5 V DC cho SM và CM	1 000 mA; Tối đa 5 V DC cho SM và CM
Cung cấp bộ mã hóa
Nguồn cung cấp bộ mã hóa 24 V
● 24V	Có; L+ trừ 4 V DC tối thiểu.	Có; L+ trừ 4 V DC tối thiểu.
● Bảo vệ ngắn mạch	Đúng	Đúng
● Dòng điện đầu ra, tối đa.	300mA	300mA
Mất điện
Mất điện, điển hình.	3 T	3 T
Ký ức
Bộ nhớ làm việc
● tích hợp	700 kbyte	700 kbyte
● tích hợp (cho chương trình)	200 kbyte	200 kbyte
● tích hợp (cho dữ liệu)	500 kbyte	500 kbyte
Tải bộ nhớ
● tích hợp	8 MB	8 MB
● Cắm thêm (Thẻ nhớ SIMATIC), tối đa.	32 Gbyte; có thẻ nhớ SIMATIC	32 Gbyte; có thẻ nhớ SIMATIC
Hỗ trợ
● hiện tại	Đúng	Đúng
● không cần bảo trì	Đúng	Đúng
● không có pin	Đúng	Đúng
Thời gian xử lý của CPU
đối với các hoạt động bit, gõ	37 ns; / hướng dẫn	37 ns; / hướng dẫn
đối với các phép toán về từ ngữ, hãy gõ	30 ns; / hướng dẫn	30 ns; / hướng dẫn
đối với phép tính số học dấu phẩy động, typ.	74 ns; / hướng dẫn	74 ns; / hướng dẫn
Khối CPU
Số lượng phần tử (tổng cộng)	4 000; Khối (OB, FB, FC, DB) và UDT	4 000; Khối (OB, FB, FC, DB) và UDT
OB
● Số lượng OB chu kỳ tự do	100	100
● Số lượng OB báo động thời gian	20	20
● Số lượng OB báo động trễ	20	20
● Số lượng OB ngắt tuần hoàn	20; với chu kỳ OB 3x tối thiểu là 1 ms	20; với chu kỳ OB 3x tối thiểu là 1 ms
● Số lượng OB cảnh báo quy trình	50	50
● Số lượng OB báo động DPV1	3	3
● Số lượng OB chế độ đồng bộ	1	1
● Số lượng OB khởi động	100	100
● Số lượng OB lỗi không đồng bộ	4	4
● Số lượng OB lỗi đồng bộ	2	2
● Số lượng OB báo động chẩn đoán	1	1
Các vùng dữ liệu và khả năng lưu giữ của chúng
Khu vực dữ liệu lưu giữ (bao gồm bộ đếm thời gian, bộ đếm, cờ), tối đa.	20 kbyte	20 kbyte
Lá cờ
● Kích thước, tối đa.	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit
Dữ liệu cục bộ
● theo từng lớp ưu tiên, tối đa.	64 kbyte; tối đa. 16 KB mỗi khối	64 kbyte; tối đa. 16 KB mỗi khối
Khu vực địa chỉ
Quá trình hình ảnh
● Đầu vào, có thể điều chỉnh	1 kbyte	1 kbyte
● Đầu ra, có thể điều chỉnh	1 kbyte	1 kbyte
Cấu hình phần cứng
Số lượng mô-đun trên mỗi hệ thống, tối đa.	6	6
Thời gian trong ngày
Cái đồng hồ
● Đồng hồ phần cứng (thời gian thực)	Đúng	Đúng
● Thời gian sao lưu	480 giờ; Điển hình	480 giờ; Điển hình
● Độ lệch mỗi ngày, tối đa.	2 giây; ở 25 °C	2 giây; ở 25 °C
Đầu vào kỹ thuật số
Số lượng đầu vào kỹ thuật số	8; Tích hợp	8; Tích hợp
● trong đó đầu vào có thể sử dụng cho các chức năng công nghệ	8; HSC (Đếm tốc độ cao)	8; HSC (Đếm tốc độ cao)
Đầu vào nguồn/hồ chứa	Đúng	Đúng
Số lượng đầu vào có thể điều khiển đồng thời
tất cả các vị trí lắp đặt
— lên đến 40 °C, tối đa.	8	8
Điện áp đầu vào
● Giá trị định mức (DC)	24V	24V
● cho tín hiệu “0”	5 V DC hoặc 0,5 mA	5 V DC hoặc 0,5 mA
● cho tín hiệu “1”	15 V DC ở 2,5 mA	15 V DC ở 2,5 mA
Độ trễ đầu vào (cho giá trị định mức của điện áp đầu vào)
cho đầu vào tiêu chuẩn
— có thể tham số hóa	0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms	0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms
— ở mức “0” đến “1”, tối thiểu.	0,1 µs	0,1 µs
— ở mức “0” đến “1”, tối đa.	20 giây	20 giây
cho đầu vào ngắt
— có thể tham số hóa	Đúng	Đúng
cho các chức năng công nghệ
— có thể tham số hóa	pha đơn: 6 HSC @ 100 kHz & 2 tiêu chuẩn @ 30 kHz, pha vuông góc: 6 HSC @ 80 kHz & 2 tiêu chuẩn @ 20 kHz	pha đơn: 6 HSC @ 100 kHz & 2 tiêu chuẩn @ 30 kHz, pha vuông góc: 6 HSC @ 80 kHz & 2 tiêu chuẩn @ 20 kHz
Chiều dài cáp
● được che chắn, tối đa.	500 m; 50 m cho các chức năng công nghệ	500 m; 50 m cho các chức năng công nghệ
● không được che chắn, tối đa.	300 m; cho chức năng công nghệ: Không	300 m; cho chức năng công nghệ: Không
Đầu ra kỹ thuật số
Số lượng đầu ra kỹ thuật số	6; 20 kHz hoặc 100 kHz	6; Rơ le
● trong đó có đầu ra tốc độ cao	4; 100 kHz (Qa.0 – Qa.3)
Giới hạn điện áp ngắt cảm ứng	Thấp+ (-40V)
Khả năng chuyển mạch của đầu ra
● với tải điện trở, tối đa.	0,5 Một	2 Một
● trên tải đèn, tối đa.	5 tuần	30 W với DC, 200 W với AC
Điện áp đầu ra
● đối với tín hiệu “0”, tối đa.	0,1 V; với tải 10 kOhm
● đối với tín hiệu “1”, min.	20V
Dòng điện đầu ra
● đối với tín hiệu “1” giá trị định mức	0,5 Một
● đối với tín hiệu “0” dòng điện dư, tối đa.	10µA
Độ trễ đầu ra với tải điện trở
● “0” đến “1”, tối đa.	1 µs; của đầu ra xung (Q a.0 đến Q a.3), tối đa 1,0 µs; của đầu ra chuẩn (Qa.4 đến Qa.5), tối đa 50 µs;	10 ms; tối đa
● “1” đến “0”, tối đa.	3 µs; của đầu ra xung (Q a.0 đến Q a.3), tối đa 3,0 µs; của đầu ra chuẩn (Qa.4 đến Qa.5), tối đa 200 µs;	10 ms; tối đa
Tần số chuyển đổi
● của đầu ra xung, với tải điện trở, tối đa.	100 kHz; Tối đa 100 kHz (Qa.0 – Qa.3), Tối đa 20 kHz (Qa.4 – Qa.5)	Không khuyến khích
Đầu ra rơle
● Số lượng đầu ra rơle	0	6
● Số chu kỳ hoạt động, tối đa.		cơ học 10 triệu, ở điện áp tải định mức 100 000
Chiều dài cáp
● được che chắn, tối đa.	500 mét	500 mét
● không được che chắn, tối đa.	150 phút	150 phút
Đầu vào tương tự
Số lượng đầu vào tương tự	0	0
Đầu ra tương tự
Số lượng đầu ra tương tự	0	0
Bộ mã hóa
Bộ mã hóa có thể kết nối
● Cảm biến 2 dây	Đúng	Đúng
1. Giao diện
Kiểu giao diện	PROFINET	PROFINET
Bị cô lập	Đúng	Đúng
tự động phát hiện tốc độ truyền	Đúng	Đúng
Tự động đàm phán	Đúng	Đúng
Đua xe địa hình	Đúng	Đúng
Các loại giao diện
● RJ 45 (Ethernet)	Đúng	Đúng
● Số lượng cổng	2	2
● công tắc tích hợp	Đúng	Đúng
Giao thức
● Giao thức IP	Có; IPv4	Có; IPv4
● Bộ điều khiển IO PROFINET	Đúng	Đúng
● Thiết bị IO PROFINET	Đúng	Đúng
● Truyền thông SIMATIC	Đúng	Đúng
● Giao tiếp mở IE	Có; Tùy chọn cũng được mã hóa	Có; Tùy chọn cũng được mã hóa
● Máy chủ web	Đúng	Đúng
● Sự dư thừa phương tiện truyền thông	Đúng	Đúng
Bộ điều khiển PROFINET IO
● Tốc độ truyền, tối đa.	100 Mbit/giây	100 Mbit/giây
Dịch vụ
— Giao tiếp PG/OP	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước
— Chế độ đẳng thời	Đúng	Đúng
— IRT	Đúng	Đúng
— Năng lượng PROFI	Có; chương trình theo người dùng	Có; chương trình theo người dùng
— Khởi nghiệp được ưu tiên	Đúng	Đúng
— Số lượng thiết bị IO được ưu tiên khởi động, tối đa.	16	16
— Số lượng thiết bị IO có thể kết nối, tối đa.	31	31
— Trong đó thiết bị IO có IRT, tối đa.	31	31
— Số lượng thiết bị IO có thể kết nối cho RT, tối đa.	31	31
— trong đó tối đa là một dòng.	31	31
— Kích hoạt/hủy kích hoạt Thiết bị IO	Đúng	Đúng
— Số lượng thiết bị IO có thể được kích hoạt/hủy kích hoạt đồng thời, tối đa.	8	8
— Cập nhật thời gian	Giá trị tối thiểu của thời gian cập nhật cũng phụ thuộc vào thành phần truyền thông được thiết lập cho PROFINET IO, vào số lượng thiết bị IO và số lượng dữ liệu người dùng được cấu hình.	Giá trị tối thiểu của thời gian cập nhật cũng phụ thuộc vào thành phần truyền thông được thiết lập cho PROFINET IO, vào số lượng thiết bị IO và số lượng dữ liệu người dùng được cấu hình.
Thời gian cập nhật cho IRT
— cho chu kỳ gửi 1 ms	1 ms đến 16 ms	1 ms đến 16 ms
— cho chu kỳ gửi 2 ms	2 ms đến 32 ms	2 ms đến 32 ms
— cho chu kỳ gửi 4 ms	4 ms đến 64 ms	4 ms đến 64 ms
Thời gian cập nhật cho RT
— cho chu kỳ gửi 1 ms	1 ms đến 512 ms	1 ms đến 512 ms
— cho chu kỳ gửi 2 ms	2 ms đến 512 ms	2 ms đến 512 ms
— cho chu kỳ gửi 4 ms	4 ms đến 512 ms	4 ms đến 512 ms
Thiết bị PROFINET IO
Dịch vụ
— Giao tiếp PG/OP	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước
— Chế độ đẳng thời	KHÔNG	KHÔNG
— IRT	Đúng	Đúng
— Năng lượng PROFI	Có; chương trình theo người dùng	Có; chương trình theo người dùng
— Thiết bị dùng chung	Đúng	Đúng
— Số lượng bộ điều khiển IO có thiết bị chia sẻ, tối đa.	2	2
Giao thức
Hỗ trợ giao thức cho PROFINET IO	Đúng	Đúng
PROFIan toàn	Đúng	Đúng
PROFIBUS	KHÔNG	KHÔNG
OPC-UA	KHÔNG	KHÔNG
Giao diện AS	KHÔNG	KHÔNG
Giao thức (Ethernet)
● Giao thức TCP/IP	Đúng	Đúng
● Giao thức DHCP	Đúng	Đúng
● Giao thức SNMP	Đúng	Đúng
● ĐỒNG HỒ …	Đúng	Đúng
● ĐỒNG HỒ ĐẠI HỌC	Đúng	Đúng
Số lượng kết nối
● Số lượng kết nối, tối đa.	128; thông qua giao diện tích hợp của CPU và các CP/CM được kết nối	128; thông qua giao diện tích hợp của CPU và các CP/CM được kết nối
● Số lượng kết nối được dành riêng cho ES/HMI/web	10	10
● Số lượng kết nối thông qua giao diện tích hợp	88	88
Chế độ dự phòng
Sự dư thừa phương tiện truyền thông
— Giá bán lẻ	Có; với tư cách là người quản lý dự phòng MRP và/hoặc khách hàng MRP	Có; với tư cách là người quản lý dự phòng MRP và/hoặc khách hàng MRP
— Sở Cảnh sát Phòng cháy và Chữa cháy (MRPD)	Đúng	Đúng
Truyền thông SIMATIC
● Định tuyến S7	KHÔNG	KHÔNG
● Giao tiếp S7, như máy chủ	Đúng	Đúng
● Giao tiếp S7, với tư cách là khách hàng	Đúng	Đúng
Giao tiếp mở IE
● Giao thức TCP/IP	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	8 kbyte	8 kbyte
— nhiều kết nối thụ động trên mỗi cổng, được hỗ trợ	Đúng	Đúng
● ISO trên TCP (RFC1006)	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	8 kbyte	8 kbyte
● Giao thức UDP	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	2 kbyte; 1 472 byte cho phát sóng UDP	2 kbyte; 1 472 byte cho phát sóng UDP
● Giao thức DHCP	Đúng	Đúng
● Máy chủ DNS	Đúng	Đúng
● Giao thức SNMP	Đúng	Đúng
● ĐỒNG HỒ …	Đúng	Đúng
● ĐỒNG HỒ ĐẠI HỌC	Đúng	Đúng
● Mã hóa	Có; Tùy chọn	Có; Tùy chọn
Máy chủ web
● được hỗ trợ	Đúng	Đúng
● HTTPS	Đúng	Đúng
● API web	Đúng	Đúng
— Số buổi học tối đa.	30	30
● Các trang web do người dùng xác định	Đúng	Đúng
Các giao thức tiếp theo
● MODBUS	Đúng	Đúng
chức năng giao tiếp / tiêu đề
Giao tiếp S7
● được hỗ trợ	Đúng	Đúng
● như máy chủ	Đúng	Đúng
● như khách hàng	Đúng	Đúng
● Dữ liệu người dùng cho mỗi công việc, tối đa.	Xem trợ giúp trực tuyến (giao tiếp S7, kích thước dữ liệu người dùng)	Xem trợ giúp trực tuyến (giao tiếp S7, kích thước dữ liệu người dùng)
Số lượng kết nối
● tổng thể	Kết nối PG: 4 được đặt trước; Kết nối HMI: 4 được đặt trước/tối đa 82; Kết nối S7: 78 tối đa; Kết nối người dùng mở: 78 tối đa; Kết nối web: 2 được đặt trước/tối đa 80; Tổng số kết nối: 10 được đặt trước/tối đa 88	Kết nối PG: 4 được đặt trước; Kết nối HMI: 4 được đặt trước/tối đa 82; Kết nối S7: 78 tối đa; Kết nối người dùng mở: 78 tối đa; Kết nối web: 2 được đặt trước/tối đa 80; Tổng số kết nối: 10 được đặt trước/tối đa 88
Chức năng tin nhắn S7
Số lượng trạm đăng nhập cho chức năng tin nhắn, tối đa.	32	32
Chương trình báo động	Đúng	Đúng
Số lượng tin nhắn chương trình có thể cấu hình, tối đa.	5 000	5 000
Số lượng tin nhắn chương trình có thể tải trong RUN, tối đa.	2 500	2 500
Số lượng cảnh báo chương trình hoạt động đồng thời
● Số lượng báo động chương trình	600	600
● Số lượng cảnh báo cho chẩn đoán hệ thống	100	100
● Số lượng cảnh báo cho các đối tượng công nghệ chuyển động	160	160
Kiểm tra chức năng vận hành
Trạng thái/kiểm soát
● Biến trạng thái/điều khiển	Đúng	Đúng
● Biến	Đầu vào/đầu ra, bit bộ nhớ, DB, I/O phân tán, bộ đếm thời gian, bộ đếm	Đầu vào/đầu ra, bit bộ nhớ, DB, I/O phân tán, bộ đếm thời gian, bộ đếm
Bắt buộc
● Buộc	Đúng	Đúng
Bộ đệm chẩn đoán
● hiện tại	Đúng	Đúng
Dấu vết
● Số lượng dấu vết có thể cấu hình	4	4
● Kích thước bộ nhớ cho mỗi dấu vết, tối đa.	512 kbyte	512 kbyte
Ngắt/chẩn đoán/thông tin trạng thái
Đèn LED chỉ báo chẩn đoán
● ĐÈN LED CHẠY/DỪNG	Đúng	Đúng
● ĐÈN LED LỖI	Đúng	Đúng
● BẢO TRÌ ĐÈN LED	Đúng	Đúng
Đối tượng công nghệ được hỗ trợ
Kiểm soát chuyển động	Đúng	Đúng
● Số lượng tài nguyên Kiểm soát chuyển động có sẵn cho các đối tượng công nghệ	800	800
● Tài nguyên điều khiển chuyển động cần thiết
— theo trục điều khiển tốc độ	40	40
— theo trục định vị	80	80
— trên mỗi trục đồng bộ	160	160
— theo bộ mã hóa bên ngoài	80	80
— mỗi cam đầu ra	20	20
— theo dõi cam	160	160
— theo đầu dò	40	40
● Số lượng tài nguyên Kiểm soát chuyển động mở rộng có sẵn cho các đối tượng công nghệ	40	40
● Tài nguyên Kiểm soát chuyển động mở rộng bắt buộc
— mỗi cam (1 000 điểm và 50 phân đoạn)	2; 1000 điểm và 1 đoạn	2; 1000 điểm và 1 đoạn
— cho mỗi tập hợp động học	30	30
● hàm động học
— động học với tối đa 4 trục nội suy	Đúng	Đúng
— động học với 5 hoặc nhiều trục nội suy	KHÔNG	KHÔNG
— động học do người dùng xác định	KHÔNG	KHÔNG
— SIMATIC Động học an toàn	KHÔNG	KHÔNG
● Trục định vị
— Số trục định vị tại chu kỳ điều khiển chuyển động là 4 ms (giá trị điển hình)	10	10
— Số trục định vị tại chu kỳ điều khiển chuyển động là 8 ms (giá trị điển hình)	10	10
Chức năng tích hợp
Quầy tính tiền	Đúng	Đúng
● Số lượng quầy	8	8
● Tần số đếm, tối đa.	100 kHz; Ia.0 đến Ia.5: 100 kHz (80 kHz ở chế độ vuông góc), Ia.6 đến Ia.7: 30 kHz (20 kHz ở chế độ vuông góc)	100 kHz; Ia.0 đến Ia.5: 100 kHz (80 kHz ở chế độ vuông góc), Ia.6 đến Ia.7: 30 kHz (20 kHz ở chế độ vuông góc)
Đo tần số	Đúng	Đúng
Bộ điều khiển PID	Đúng	Đúng
Số lượng xung đầu ra	8; được gán riêng cho CPU và Bảng tín hiệu	8; được gán riêng cho CPU và Bảng tín hiệu
Tần số giới hạn (xung)	100kHz	100kHz
Khả năng tách biệt
Đầu vào kỹ thuật số tách biệt tiềm năng
● Tách biệt tiềm năng đầu vào kỹ thuật số	Có; phía trường đến logic: 707 V DC (kiểm tra kiểu)	Có; phía trường đến logic: 707 V DC (kiểm tra kiểu)
● giữa các kênh	KHÔNG	KHÔNG
● Số lượng nhóm tiềm năng	1	1
Đầu ra kỹ thuật số tách biệt tiềm năng
● Đầu ra kỹ thuật số tách biệt tiềm năng	Đúng	Rơ le
● giữa các kênh	KHÔNG	KHÔNG
● Số lượng nhóm tiềm năng	1	1
EMC
Khả năng chống nhiễu chống lại sự phóng tĩnh điện
● Khả năng chống nhiễu chống lại sự phóng điện tĩnh theo IEC 61000-4-2	Đúng	Đúng
— Điện áp thử nghiệm khi xả khí	8kV	8kV
— Điện áp thử nghiệm khi xả tiếp xúc	6kV	6kV
Khả năng chống nhiễu đối với nhiễu truyền qua cáp
● Khả năng chống nhiễu trên các đường dây cung cấp theo IEC 61000-4-4	Đúng	Đúng
● Khả năng chống nhiễu trên cáp tín hiệu theo IEC 61000-4-4	Đúng	Đúng
Khả năng chống nhiễu chống lại sự tăng đột biến điện áp
● Khả năng chống nhiễu trên các đường dây cung cấp theo IEC 61000-4-5	Đúng	Đúng
Khả năng miễn nhiễm nhiễu đối với nhiễu biến đổi dẫn gây ra bởi trường tần số cao
● Khả năng chống nhiễu đối với bức xạ tần số cao theo IEC 61000-4-6	Đúng	Đúng
Phát xạ nhiễu sóng vô tuyến theo EN 55 011
● Giới hạn loại A, sử dụng trong khu công nghiệp	Có; Nhóm 1	Có; Nhóm 1
● Giới hạn loại B, sử dụng trong khu dân cư	Có; Khi các biện pháp thích hợp được sử dụng để đảm bảo tuân thủ các giới hạn cho Loại B theo EN 55011	Có; Khi các biện pháp thích hợp được sử dụng để đảm bảo tuân thủ các giới hạn cho Loại B theo EN 55011
Mức độ và lớp bảo vệ
Mức độ bảo vệ IP	IP20	IP20
Tiêu chuẩn, phê duyệt, chứng chỉ
Hồ sơ sinh thái Siemens (SEP)	Siemens EcoTech	Siemens EcoTech
Dấu CE	Đúng	Đúng
Sự chấp thuận của UL	Đúng	Đúng
cULus	Đúng	Đúng
Phê duyệt FM	KHÔNG	KHÔNG
RCM (trước đây là C-TICK)	Đúng	Đúng
KC phê duyệt	KHÔNG	Đúng
Sự chấp thuận của biển	KHÔNG	KHÔNG
Dấu chân sinh thái
● tuyên bố sản phẩm thân thiện với môi trường	Có; loại 2 theo tiêu chuẩn ISO 14021	Có; loại 2 theo tiêu chuẩn ISO 14021
Tiềm năng nóng lên toàn cầu
— tiềm năng nóng lên toàn cầu, (tổng) [CO2 eq]	61,1kg	61,1kg
— tiềm năng nóng lên toàn cầu, (trong quá trình sản xuất) [CO2 eq]	12,4kg	12,4kg
— tiềm năng nóng lên toàn cầu, (trong quá trình hoạt động) [CO2 eq]	49,2kg	49,2kg
— tiềm năng nóng lên toàn cầu, (sau khi kết thúc vòng đời) [CO2 eq]	-0,635kg	-0,635kg
Lớp an toàn cao nhất có thể đạt được ở chế độ an toàn
● Mức hiệu suất theo ISO 13849-1	Xin chào	Xin chào
● SIL theo IEC 61508	SIL 3	SIL 3
Xác suất hỏng hóc (với tuổi thọ 20 năm và thời gian sửa chữa là 100 giờ)
— Chế độ nhu cầu thấp: PFDavg theo SIL3	< 2.00E-05	< 2.00E-05
— Nhu cầu cao/chế độ liên tục: PFH theo SIL3	< 1.00E-09 ở độ cao hoạt động lên đến 3 000 m hoặc < 2.00E-09 ở độ cao hoạt động lớn hơn 3 000 m lên đến 5 000 m	< 1.00E-09 ở độ cao hoạt động lên đến 3 000 m hoặc < 2.00E-09 ở độ cao hoạt động lớn hơn 3 000 m lên đến 5 000 m
chức năng sản phẩm / bảo mật / tiêu đề
bản cập nhật chương trình cơ sở đã ký	Đúng	Đúng
Khởi động an toàn	Đúng	Đúng
xóa dữ liệu một cách an toàn	KHÔNG	KHÔNG
Điều kiện môi trường xung quanh
Rơi tự do
● Chiều cao rơi, tối đa.	0,3 m; năm lần, trong gói sản phẩm	0,3 m; năm lần, trong gói sản phẩm
Nhiệt độ môi trường trong quá trình hoạt động
● phút	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● tối đa.	40 °C; ở điện áp tối đa và thông số kỹ thuật tối đa	40 °C; 40 °C theo chiều ngang hoặc 30 °C theo chiều dọc ở điện áp tối đa và thông số kỹ thuật tối đa
● lắp đặt theo chiều ngang, tối thiểu.	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● lắp đặt theo chiều ngang, tối đa.	60 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	60 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế
● lắp đặt theo chiều dọc, tối thiểu.	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● lắp đặt theo chiều dọc, tối đa.	50 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	50 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế
Nhiệt độ môi trường trong quá trình lưu trữ/vận chuyển
● phút	-40 °C	-40 °C
● tối đa.	70 °C	70 °C
Áp suất không khí theo IEC 60068-2-13
● Hoạt động, phút.	540 giờPa	540 giờPa
● Hoạt động, tối đa.	1 140 giờPa	1 140 giờPa
● Lưu trữ/vận chuyển, tối thiểu.	540 giờPa	540 giờPa
● Lưu trữ/vận chuyển, tối đa.	1 140 giờPa	1 140 giờPa
Độ cao trong quá trình hoạt động liên quan đến mực nước biển
● Độ cao lắp đặt, tối thiểu.	-1 000 mét	-1 000 mét
● Độ cao lắp đặt, tối đa.	5 000 m; Hạn chế đối với độ cao lắp đặt > 2 000 m, xem hướng dẫn	5 000 m; Hạn chế đối với độ cao lắp đặt > 2 000 m, xem hướng dẫn
Độ ẩm tương đối
● Hoạt động, tối đa.	95%; không ngưng tụ	95%; không ngưng tụ
Rung động
● Khả năng chống rung trong quá trình vận hành theo IEC 60068-2-6	3,5 mm từ 5 – 8,4 Hz, 1g từ 8,4 – 150 Hz	3,5 mm từ 5 – 8,4 Hz, 1g từ 8,4 – 150 Hz
● Hoạt động, được thử nghiệm theo IEC 60068-2-6	Đúng	Đúng
Kiểm tra sốc
● đã được thử nghiệm theo IEC 60068-2-27	Có; IEC 68, Phần 2-27 nửa hình sin: cường độ sốc 15 g (giá trị đỉnh), thời gian 11 ms	Có; IEC 68, Phần 2-27 nửa hình sin: cường độ sốc 15 g (giá trị đỉnh), thời gian 11 ms
Nồng độ chất ô nhiễm
● SO2 ở RH < 60% không ngưng tụ	S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60% không ngưng tụ	S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60% không ngưng tụ
cấu hình / tiêu đề
cấu hình / lập trình / tiêu đề
Ngôn ngữ lập trình
— Cậu bé	Có; bao gồm cả chế độ an toàn	Có; bao gồm cả chế độ an toàn
— FBD	Có; bao gồm cả chế độ an toàn	Có; bao gồm cả chế độ an toàn
— SCL	Đúng	Đúng
Bảo vệ bí quyết
● Bảo vệ chương trình người dùng/bảo vệ mật khẩu	Đúng	Đúng
Bảo vệ quyền truy cập
● bảo vệ dữ liệu cấu hình bí mật	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ ghi	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ đọc/ghi	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ ghi cho Failsafe	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ toàn diện	Đúng	Đúng
● Quản lý người dùng	Có; trên toàn thiết bị	Có; trên toàn thiết bị
● Số lượng người dùng	100	100
● Số lượng nhóm	100	100
● Số lượng vai trò	50	50
lập trình / giám sát thời gian chu kỳ / tiêu đề
● có thể điều chỉnh	Đúng	Đúng
Kích thước
Chiều rộng	70mm	70mm
Chiều cao	125mm	125mm
Độ sâu	100mm	100mm
Trọng lượng
Trọng lượng, xấp xỉ.	319g	333g

Số bài viết	6ES7214-1AF50-0XB0	6ES7214-1HF50-0XB0
	Bộ vi xử lý 1214FC, DC/DC/DC, 14DI/10DQ	Bộ vi xử lý 1214FC, DC/DC/RLY, 14DI/10DO
Thông tin chung
Chỉ định loại sản phẩm	Bộ vi xử lý 1214FC DC/DC/DC	CPU 1214FC DC/DC/Rơ le
Phiên bản phần mềm	Phiên bản 1.0	Phiên bản 1.0
● Có thể cập nhật FW	Đúng	Đúng
Chức năng sản phẩm
● Dữ liệu I&M	Có; I&M0 đến I&M3	Có; I&M0 đến I&M3
● Nhật ký hệ thống	Đúng	Đúng
Kỹ thuật với
● Gói lập trình	BƯỚC 7 V20 trở lên	BƯỚC 7 V20 trở lên
Điện áp cung cấp
Giá trị định mức (DC)
● 24 V một chiều	Đúng	Đúng
phạm vi cho phép, giới hạn dưới (DC)	20,4 vôn	20,4 vôn
phạm vi cho phép, giới hạn trên (DC)	28,8 vôn	28,8 vôn
Bảo vệ phân cực ngược	Đúng	Đúng
Dòng điện đầu vào
Tiêu thụ hiện tại (giá trị định mức)	145 mA; Chỉ CPU	245 mA; Chỉ CPU
Mức tiêu thụ hiện tại, tối đa.	1 000 mA; CPU với tất cả các mô-đun mở rộng	1 100 mA; CPU với tất cả các mô-đun mở rộng
Dòng điện khởi động, tối đa.	12 A; ở 28,8 V DC	12 A; ở 28,8 V DC
Tôi không	0,5 A²·s	0,5 A²·s
Dòng điện đầu ra
cho bus backplane (5 V DC), tối đa.	1 600 mA; Tối đa 5 V DC cho SM và CM	1 600 mA; Tối đa 5 V DC cho SM và CM
Cung cấp bộ mã hóa
Nguồn cung cấp bộ mã hóa 24 V
● 24V	Có; L+ trừ 4 V DC tối thiểu.	Có; L+ trừ 4 V DC tối thiểu.
● Bảo vệ ngắn mạch	Đúng	Đúng
● Dòng điện đầu ra, tối đa.	400mA	400mA
Mất điện
Mất điện, điển hình.	3,5W	3,5W
Ký ức
Bộ nhớ làm việc
● tích hợp	1 050 kbyte	1 050 kbyte
● tích hợp (cho chương trình)	300 kbyte	300 kbyte
● tích hợp (cho dữ liệu)	750 kbyte	750 kbyte
Tải bộ nhớ
● tích hợp	8 MB	8 MB
● Cắm thêm (Thẻ nhớ SIMATIC), tối đa.	32 Gbyte; có thẻ nhớ SIMATIC	32 Gbyte; có thẻ nhớ SIMATIC
Hỗ trợ
● hiện tại	Đúng	Đúng
● không cần bảo trì	Đúng	Đúng
● không có pin	Đúng	Đúng
Thời gian xử lý của CPU
đối với các hoạt động bit, gõ	37 ns; / hướng dẫn	37 ns; / hướng dẫn
đối với các phép toán về từ ngữ, hãy gõ	30 ns; / hướng dẫn	30 ns; / hướng dẫn
đối với phép tính số học dấu phẩy động, typ.	74 ns; / hướng dẫn	74 ns; / hướng dẫn
Khối CPU
Số lượng phần tử (tổng cộng)	4 000; Khối (OB, FB, FC, DB) và UDT	4 000; Khối (OB, FB, FC, DB) và UDT
OB
● Số lượng OB chu kỳ tự do	100	100
● Số lượng OB báo động thời gian	20	20
● Số lượng OB báo động trễ	20	20
● Số lượng OB ngắt tuần hoàn	20; với chu kỳ OB 3x tối thiểu là 1 ms	20; với chu kỳ OB 3x tối thiểu là 1 ms
● Số lượng OB cảnh báo quy trình	50	50
● Số lượng OB báo động DPV1	3	3
● Số lượng OB chế độ đồng bộ	1	1
● Số lượng OB khởi động	100	100
● Số lượng OB lỗi không đồng bộ	4	4
● Số lượng OB lỗi đồng bộ	2	2
● Số lượng OB báo động chẩn đoán	1	1
Các vùng dữ liệu và khả năng lưu giữ của chúng
Khu vực dữ liệu lưu giữ (bao gồm bộ đếm thời gian, bộ đếm, cờ), tối đa.	20 kbyte	20 kbyte
Lá cờ
● Kích thước, tối đa.	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit
Dữ liệu cục bộ
● theo từng lớp ưu tiên, tối đa.	64 kbyte; tối đa. 16 KB mỗi khối	64 kbyte; tối đa. 16 KB mỗi khối
Khu vực địa chỉ
Quá trình hình ảnh
● Đầu vào, có thể điều chỉnh	1 kbyte	1 kbyte
● Đầu ra, có thể điều chỉnh	1 kbyte	1 kbyte
Cấu hình phần cứng
Số lượng mô-đun trên mỗi hệ thống, tối đa.	10	10
Thời gian trong ngày
Cái đồng hồ
● Đồng hồ phần cứng (thời gian thực)	Đúng	Đúng
● Thời gian sao lưu	480 giờ; Điển hình	480 giờ; Điển hình
● Độ lệch mỗi ngày, tối đa.	2 giây; ở 25 °C	2 giây; ở 25 °C
Đầu vào kỹ thuật số
Số lượng đầu vào kỹ thuật số	14; Tích hợp	14; Tích hợp
● trong đó đầu vào có thể sử dụng cho các chức năng công nghệ	8; HSC (Đếm tốc độ cao)	8; HSC (Đếm tốc độ cao)
Đầu vào nguồn/hồ chứa	Đúng	Đúng
Số lượng đầu vào có thể điều khiển đồng thời
tất cả các vị trí lắp đặt
— lên đến 40 °C, tối đa.	14	14
Điện áp đầu vào
● Giá trị định mức (DC)	24V	24V
● cho tín hiệu “0”	5 V DC hoặc 0,5 mA	5 V DC hoặc 0,5 mA
● cho tín hiệu “1”	15 V DC ở 2,5 mA	15 V DC ở 2,5 mA
Độ trễ đầu vào (cho giá trị định mức của điện áp đầu vào)
cho đầu vào tiêu chuẩn
— có thể tham số hóa	0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms	0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms
— ở mức “0” đến “1”, tối thiểu.	0,1 µs	0,1 µs
— ở mức “0” đến “1”, tối đa.	20 giây	20 giây
cho đầu vào ngắt
— có thể tham số hóa	Đúng	Đúng
cho các chức năng công nghệ
— có thể tham số hóa	pha đơn: 6 HSC @ 100 kHz & 2 tiêu chuẩn @ 30 kHz, pha vuông góc: 6 HSC @ 80 kHz & 2 tiêu chuẩn @ 20 kHz	pha đơn: 6 HSC @ 100 kHz & 2 tiêu chuẩn @ 30 kHz, pha vuông góc: 6 HSC @ 80 kHz & 2 tiêu chuẩn @ 20 kHz
Chiều dài cáp
● được che chắn, tối đa.	500 m; 50 m cho các chức năng công nghệ	500 m; 50 m cho các chức năng công nghệ
● không được che chắn, tối đa.	300 m; cho chức năng công nghệ: Không	300 m; cho chức năng công nghệ: Không
Đầu ra kỹ thuật số
Số lượng đầu ra kỹ thuật số	10; 20 kHz hoặc 100 kHz	10; Rơ le
● trong đó có đầu ra tốc độ cao	4; 100 kHz (Qa.0 – Qa.3)
Giới hạn điện áp ngắt cảm ứng	Thấp+ (-40V)
Khả năng chuyển mạch của đầu ra
● với tải điện trở, tối đa.	0,5 Một	2 Một
● trên tải đèn, tối đa.	5 tuần	30 W với DC, 200 W với AC
Điện áp đầu ra
● đối với tín hiệu “0”, tối đa.	0,1 V; với tải 10 kOhm
● đối với tín hiệu “1”, min.	20V
Dòng điện đầu ra
● đối với tín hiệu “1” giá trị định mức	0,5 Một
● đối với tín hiệu “0” dòng điện dư, tối đa.	10µA
Độ trễ đầu ra với tải điện trở
● “0” đến “1”, tối đa.	1 µs; của đầu ra xung (Qa.0 đến Qa.3), tối đa 1,0 µs; của đầu ra chuẩn (Qa.4 đến Qb.1), tối đa 50 µs;	10 ms; tối đa
● “1” đến “0”, tối đa.	3 µs; của đầu ra xung (Qa.0 đến Qa.3), tối đa 3,0 µs; của đầu ra chuẩn (Qa.4 đến Qb.1), tối đa 200 µs;	10 ms; tối đa
Tần số chuyển đổi
● của đầu ra xung, với tải điện trở, tối đa.	100 kHz; Tối đa 100 kHz (Qa.0 – Qa.3), Tối đa 20 kHz (Qa.4 đến Qb.1)	Không khuyến khích
Đầu ra rơle
● Số lượng đầu ra rơle	0	10
● Số chu kỳ hoạt động, tối đa.		cơ học 10 triệu, ở điện áp tải định mức 100 000
Chiều dài cáp
● được che chắn, tối đa.	500 mét	500 mét
● không được che chắn, tối đa.	150 phút	150 phút
Đầu vào tương tự
Số lượng đầu vào tương tự	0	0
Đầu ra tương tự
Số lượng đầu ra tương tự	0	0
Bộ mã hóa
Bộ mã hóa có thể kết nối
● Cảm biến 2 dây	Đúng	Đúng
1. Giao diện
Kiểu giao diện	PROFINET	PROFINET
Bị cô lập	Đúng	Đúng
tự động phát hiện tốc độ truyền	Đúng	Đúng
Tự động đàm phán	Đúng	Đúng
Đua xe địa hình	Đúng	Đúng
Các loại giao diện
● RJ 45 (Ethernet)	Đúng	Đúng
● Số lượng cổng	2	2
● công tắc tích hợp	Đúng	Đúng
Giao thức
● Giao thức IP	Có; IPv4	Có; IPv4
● Bộ điều khiển IO PROFINET	Đúng	Đúng
● Thiết bị IO PROFINET	Đúng	Đúng
● Truyền thông SIMATIC	Đúng	Đúng
● Giao tiếp mở IE	Có; Tùy chọn cũng được mã hóa	Có; Tùy chọn cũng được mã hóa
● Máy chủ web	Đúng	Đúng
● Sự dư thừa phương tiện truyền thông	Đúng	Đúng
Bộ điều khiển PROFINET IO
● Tốc độ truyền, tối đa.	100 Mbit/giây	100 Mbit/giây
Dịch vụ
— Giao tiếp PG/OP	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước
— Chế độ đẳng thời	Đúng	Đúng
— IRT	Đúng	Đúng
— Năng lượng PROFI	Có; chương trình theo người dùng	Có; chương trình theo người dùng
— Khởi nghiệp được ưu tiên	Đúng	Đúng
— Số lượng thiết bị IO được ưu tiên khởi động, tối đa.	16	16
— Số lượng thiết bị IO có thể kết nối, tối đa.	31	31
— Trong đó thiết bị IO có IRT, tối đa.	31	31
— Số lượng thiết bị IO có thể kết nối cho RT, tối đa.	31	31
— trong đó tối đa là một dòng.	31	31
— Kích hoạt/hủy kích hoạt Thiết bị IO	Đúng	Đúng
— Số lượng thiết bị IO có thể được kích hoạt/hủy kích hoạt đồng thời, tối đa.	8	8
— Cập nhật thời gian	Giá trị tối thiểu của thời gian cập nhật cũng phụ thuộc vào thành phần truyền thông được thiết lập cho PROFINET IO, vào số lượng thiết bị IO và số lượng dữ liệu người dùng được cấu hình.	Giá trị tối thiểu của thời gian cập nhật cũng phụ thuộc vào thành phần truyền thông được thiết lập cho PROFINET IO, vào số lượng thiết bị IO và số lượng dữ liệu người dùng được cấu hình.
Thời gian cập nhật cho IRT
— cho chu kỳ gửi 1 ms	1 ms đến 16 ms	1 ms đến 16 ms
— cho chu kỳ gửi 2 ms	2 ms đến 32 ms	2 ms đến 32 ms
— cho chu kỳ gửi 4 ms	4 ms đến 64 ms	4 ms đến 64 ms
Thời gian cập nhật cho RT
— cho chu kỳ gửi 1 ms	1 ms đến 512 ms	1 ms đến 512 ms
— cho chu kỳ gửi 2 ms	2 ms đến 512 ms	2 ms đến 512 ms
— cho chu kỳ gửi 4 ms	4 ms đến 512 ms	4 ms đến 512 ms
Thiết bị PROFINET IO
Dịch vụ
— Giao tiếp PG/OP	Có; mã hóa với TLS V1.3 được chọn trước	Có; mã hóa với TLS V1.3 được chọn trước
— Chế độ đẳng thời	KHÔNG	KHÔNG
— IRT	Đúng	Đúng
— Năng lượng PROFI	Có; chương trình theo người dùng	Có; chương trình theo người dùng
— Thiết bị dùng chung	Đúng	Đúng
— Số lượng bộ điều khiển IO có thiết bị chia sẻ, tối đa.	2	2
Giao thức
Hỗ trợ giao thức cho PROFINET IO	Đúng	Đúng
PROFIan toàn	Đúng	Đúng
PROFIBUS	KHÔNG	KHÔNG
OPC-UA	KHÔNG	KHÔNG
Giao diện AS	KHÔNG	KHÔNG
Giao thức (Ethernet)
● Giao thức TCP/IP	Đúng	Đúng
● Giao thức DHCP	Đúng	Đúng
● Giao thức SNMP	Đúng	Đúng
● ĐỒNG HỒ …	Đúng	Đúng
● ĐỒNG HỒ ĐẠI HỌC	Đúng	Đúng
Số lượng kết nối
● Số lượng kết nối, tối đa.	128; thông qua giao diện tích hợp của CPU và các CP/CM được kết nối	128; thông qua giao diện tích hợp của CPU và các CP/CM được kết nối
● Số lượng kết nối được dành riêng cho ES/HMI/web	10	10
● Số lượng kết nối thông qua giao diện tích hợp	88	88
Chế độ dự phòng
Sự dư thừa phương tiện truyền thông
— Giá bán lẻ	Có; với tư cách là người quản lý dự phòng MRP và/hoặc khách hàng MRP	Có; với tư cách là người quản lý dự phòng MRP và/hoặc khách hàng MRP
— Sở Cảnh sát Phòng cháy và Chữa cháy (MRPD)	Đúng	Đúng
Truyền thông SIMATIC
● Định tuyến S7	KHÔNG	KHÔNG
● Giao tiếp S7, như máy chủ	Đúng	Đúng
● Giao tiếp S7, với tư cách là khách hàng	Đúng	Đúng
Giao tiếp mở IE
● Giao thức TCP/IP	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	8 kbyte	8 kbyte
— nhiều kết nối thụ động trên mỗi cổng, được hỗ trợ	Đúng	Đúng
● ISO trên TCP (RFC1006)	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	8 kbyte	8 kbyte
● Giao thức UDP	Đúng	Đúng
— Độ dài dữ liệu, tối đa.	2 kbyte; 1 472 byte cho phát sóng UDP	2 kbyte; 1 472 byte cho phát sóng UDP
● Giao thức DHCP	Đúng	Đúng
● Máy chủ DNS	Đúng	Đúng
● Giao thức SNMP	Đúng	Đúng
● ĐỒNG HỒ …	Đúng	Đúng
● ĐỒNG HỒ ĐẠI HỌC	Đúng	Đúng
● Mã hóa	Có; Tùy chọn	Có; Tùy chọn
Máy chủ web
● được hỗ trợ	Đúng	Đúng
● HTTPS	Đúng	Đúng
● API web	Đúng	Đúng
— Số buổi học tối đa.	30	30
● Các trang web do người dùng xác định	Đúng	Đúng
Các giao thức tiếp theo
● MODBUS	Đúng	Đúng
chức năng giao tiếp / tiêu đề
Giao tiếp S7
● được hỗ trợ	Đúng	Đúng
● như máy chủ	Đúng	Đúng
● như khách hàng	Đúng	Đúng
● Dữ liệu người dùng cho mỗi công việc, tối đa.	Xem trợ giúp trực tuyến (giao tiếp S7, kích thước dữ liệu người dùng)	Xem trợ giúp trực tuyến (giao tiếp S7, kích thước dữ liệu người dùng)
Số lượng kết nối
● tổng thể	Kết nối PG: 4 được đặt trước; Kết nối HMI: 4 được đặt trước/tối đa 82; Kết nối S7: 78 tối đa; Kết nối người dùng mở: 78 tối đa; Kết nối web: 2 được đặt trước/tối đa 80; Tổng số kết nối: 10 được đặt trước/tối đa 88	Kết nối PG: 4 được đặt trước; Kết nối HMI: 4 được đặt trước/tối đa 82; Kết nối S7: 78 tối đa; Kết nối người dùng mở: 78 tối đa; Kết nối web: 2 được đặt trước/tối đa 80; Tổng số kết nối: 10 được đặt trước/tối đa 88
Chức năng tin nhắn S7
Số lượng trạm đăng nhập cho chức năng tin nhắn, tối đa.	32	32
Chương trình báo động	Đúng	Đúng
Số lượng tin nhắn chương trình có thể cấu hình, tối đa.	5 000	5 000
Số lượng tin nhắn chương trình có thể tải trong RUN, tối đa.	2 500	2 500
Số lượng cảnh báo chương trình hoạt động đồng thời
● Số lượng báo động chương trình	600	600
● Số lượng cảnh báo cho chẩn đoán hệ thống	100	100
● Số lượng cảnh báo cho các đối tượng công nghệ chuyển động	160	160
Kiểm tra chức năng vận hành
Trạng thái/kiểm soát
● Biến trạng thái/điều khiển	Đúng	Đúng
● Biến	Đầu vào/đầu ra, bit bộ nhớ, DB, I/O phân tán, bộ đếm thời gian, bộ đếm	Đầu vào/đầu ra, bit bộ nhớ, DB, I/O phân tán, bộ đếm thời gian, bộ đếm
Bắt buộc
● Buộc	Đúng	Đúng
Bộ đệm chẩn đoán
● hiện tại	Đúng	Đúng
Dấu vết
● Số lượng dấu vết có thể cấu hình	4	4
● Kích thước bộ nhớ cho mỗi dấu vết, tối đa.	512 kbyte	512 kbyte
Ngắt/chẩn đoán/thông tin trạng thái
Đèn LED chỉ báo chẩn đoán
● ĐÈN LED CHẠY/DỪNG	Đúng	Đúng
● ĐÈN LED LỖI	Đúng	Đúng
● BẢO TRÌ ĐÈN LED	Đúng	Đúng
Đối tượng công nghệ được hỗ trợ
Kiểm soát chuyển động	Đúng	Đúng
● Số lượng tài nguyên Kiểm soát chuyển động có sẵn cho các đối tượng công nghệ	800	800
● Tài nguyên điều khiển chuyển động cần thiết
— theo trục điều khiển tốc độ	40	40
— theo trục định vị	80	80
— trên mỗi trục đồng bộ	160	160
— theo bộ mã hóa bên ngoài	80	80
— mỗi cam đầu ra	20	20
— theo dõi cam	160	160
— theo đầu dò	40	40
● Số lượng tài nguyên Kiểm soát chuyển động mở rộng có sẵn cho các đối tượng công nghệ	40	40
● Tài nguyên Kiểm soát chuyển động mở rộng bắt buộc
— mỗi cam (1 000 điểm và 50 phân đoạn)	2; 1000 điểm và 1 đoạn	2; 1000 điểm và 1 đoạn
— cho mỗi tập hợp động học	30	30
● hàm động học
— động học với tối đa 4 trục nội suy	Đúng	Đúng
— động học với 5 hoặc nhiều trục nội suy	KHÔNG	KHÔNG
— động học do người dùng xác định	KHÔNG	KHÔNG
— SIMATIC Động học an toàn	KHÔNG	KHÔNG
● Trục định vị
— Số trục định vị tại chu kỳ điều khiển chuyển động là 4 ms (giá trị điển hình)	10	10
— Số trục định vị tại chu kỳ điều khiển chuyển động là 8 ms (giá trị điển hình)	10	10
Chức năng tích hợp
Quầy tính tiền	Đúng	Đúng
● Số lượng quầy	8	8
● Tần số đếm, tối đa.	100 kHz; Ia.0 đến Ia.5: 100 kHz (80 kHz ở chế độ vuông góc), Ia.6 đến Ib.5: 30 kHz (20 kHz ở chế độ vuông góc)	100 kHz; Ia.0 đến Ia.5: 100 kHz (80 kHz ở chế độ vuông góc), Ia.6 đến Ib.5: 30 kHz (20 kHz ở chế độ vuông góc)
Đo tần số	Đúng	Đúng
Bộ điều khiển PID	Đúng	Đúng
Số lượng xung đầu ra	8; được gán riêng cho CPU và Bảng tín hiệu	8; được gán riêng cho CPU và Bảng tín hiệu
Tần số giới hạn (xung)	100kHz	100kHz
Khả năng tách biệt
Đầu vào kỹ thuật số tách biệt tiềm năng
● Tách biệt tiềm năng đầu vào kỹ thuật số	Có; phía trường đến logic: 707 V DC (kiểm tra kiểu)	Có; phía trường đến logic: 707 V DC (kiểm tra kiểu)
● giữa các kênh	KHÔNG	KHÔNG
● Số lượng nhóm tiềm năng	1	1
Đầu ra kỹ thuật số tách biệt tiềm năng
● Đầu ra kỹ thuật số tách biệt tiềm năng	Đúng	Rơ le
● giữa các kênh	KHÔNG	KHÔNG
● Số lượng nhóm tiềm năng	1	1
EMC
Khả năng chống nhiễu chống lại sự phóng tĩnh điện
● Khả năng chống nhiễu chống lại sự phóng điện tĩnh theo IEC 61000-4-2	Đúng	Đúng
— Điện áp thử nghiệm khi xả khí	8kV	8kV
— Điện áp thử nghiệm khi xả tiếp xúc	6kV	6kV
Khả năng chống nhiễu đối với nhiễu truyền qua cáp
● Khả năng chống nhiễu trên các đường dây cung cấp theo IEC 61000-4-4	Đúng	Đúng
● Khả năng chống nhiễu trên cáp tín hiệu theo IEC 61000-4-4	Đúng	Đúng
Khả năng chống nhiễu chống lại sự tăng đột biến điện áp
● Khả năng chống nhiễu trên các đường dây cung cấp theo IEC 61000-4-5	Đúng	Đúng
Khả năng miễn nhiễm nhiễu đối với nhiễu biến đổi dẫn gây ra bởi trường tần số cao
● Khả năng chống nhiễu đối với bức xạ tần số cao theo IEC 61000-4-6	Đúng	Đúng
Phát xạ nhiễu sóng vô tuyến theo EN 55 011
● Giới hạn loại A, sử dụng trong khu công nghiệp	Có; Nhóm 1	Có; Nhóm 1
● Giới hạn loại B, sử dụng trong khu dân cư	Có; Khi các biện pháp thích hợp được sử dụng để đảm bảo tuân thủ các giới hạn cho Loại B theo EN 55011	Có; Khi các biện pháp thích hợp được sử dụng để đảm bảo tuân thủ các giới hạn cho Loại B theo EN 55011
Mức độ và lớp bảo vệ
Mức độ bảo vệ IP	IP20	IP20
Tiêu chuẩn, phê duyệt, chứng chỉ
Hồ sơ sinh thái Siemens (SEP)	Siemens EcoTech	Siemens EcoTech
Dấu CE	Đúng	Đúng
Sự chấp thuận của UL	Đúng	Đúng
cULus	Đúng	Đúng
Phê duyệt FM	KHÔNG	KHÔNG
RCM (trước đây là C-TICK)	Đúng	Đúng
KC phê duyệt	KHÔNG	KHÔNG
Sự chấp thuận của biển	KHÔNG	KHÔNG
Dấu chân sinh thái
● tuyên bố sản phẩm thân thiện với môi trường	Có; loại 2 theo tiêu chuẩn ISO 14021	Có; loại 2 theo tiêu chuẩn ISO 14021
Tiềm năng nóng lên toàn cầu
— tiềm năng nóng lên toàn cầu, (tổng) [CO2 eq]	68kg	68kg
— tiềm năng nóng lên toàn cầu, (trong quá trình sản xuất) [CO2 eq]	14,4kg	14,4kg
— tiềm năng nóng lên toàn cầu, (trong quá trình hoạt động) [CO2 eq]	54,2kg	54,2kg
— tiềm năng nóng lên toàn cầu, (sau khi kết thúc vòng đời) [CO2 eq]	-0,723kg	-0,723kg
Lớp an toàn cao nhất có thể đạt được ở chế độ an toàn
● Mức hiệu suất theo ISO 13849-1	Xin chào	Xin chào
● SIL theo IEC 61508	SIL 3	SIL 3
Xác suất hỏng hóc (với tuổi thọ 20 năm và thời gian sửa chữa là 100 giờ)
— Chế độ nhu cầu thấp: PFDavg theo SIL3	< 2.00E-05	< 2.00E-05
— Nhu cầu cao/chế độ liên tục: PFH theo SIL3	< 1.00E-09 ở độ cao hoạt động lên đến 3 000 m hoặc < 2.00E-09 ở độ cao hoạt động lớn hơn 3 000 m lên đến 5 000 m	< 1.00E-09 ở độ cao hoạt động lên đến 3 000 m hoặc < 2.00E-09 ở độ cao hoạt động lớn hơn 3 000 m lên đến 5 000 m
chức năng sản phẩm / bảo mật / tiêu đề
bản cập nhật chương trình cơ sở đã ký	Đúng	Đúng
Khởi động an toàn	Đúng	Đúng
xóa dữ liệu một cách an toàn	KHÔNG	KHÔNG
Điều kiện môi trường xung quanh
Rơi tự do
● Chiều cao rơi, tối đa.	0,3 m; năm lần, trong gói sản phẩm	0,3 m; năm lần, trong gói sản phẩm
Nhiệt độ môi trường trong quá trình hoạt động
● phút	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● tối đa.	40 °C; ở điện áp tối đa và thông số kỹ thuật tối đa	40 °C; 40 °C theo chiều ngang hoặc 30 °C theo chiều dọc ở điện áp tối đa và thông số kỹ thuật tối đa
● lắp đặt theo chiều ngang, tối thiểu.	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● lắp đặt theo chiều ngang, tối đa.	60 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	60 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế
● lắp đặt theo chiều dọc, tối thiểu.	-20 °C; Không ngưng tụ	-20 °C; Không ngưng tụ
● lắp đặt theo chiều dọc, tối đa.	50 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế	50 °C; ở điện áp định mức, 50% thông số kỹ thuật tối đa và IO hoạt động thay thế
Nhiệt độ môi trường trong quá trình lưu trữ/vận chuyển
● phút	-40 °C	-40 °C
● tối đa.	70 °C	70 °C
Áp suất không khí theo IEC 60068-2-13
● Hoạt động, phút.	540 giờPa	540 giờPa
● Hoạt động, tối đa.	1 140 giờPa	1 140 giờPa
● Lưu trữ/vận chuyển, tối thiểu.	540 giờPa	540 giờPa
● Lưu trữ/vận chuyển, tối đa.	1 140 giờPa	1 140 giờPa
Độ cao trong quá trình hoạt động liên quan đến mực nước biển
● Độ cao lắp đặt, tối thiểu.	-1 000 mét	-1 000 mét
● Độ cao lắp đặt, tối đa.	5 000 m; Hạn chế đối với độ cao lắp đặt > 2 000 m, xem hướng dẫn	5 000 m; Hạn chế đối với độ cao lắp đặt > 2 000 m, xem hướng dẫn
Độ ẩm tương đối
● Hoạt động, tối đa.	95%; không ngưng tụ	95%; không ngưng tụ
Rung động
● Khả năng chống rung trong quá trình vận hành theo IEC 60068-2-6	3,5 mm từ 5 – 8,4 Hz, 1g từ 8,4 – 150 Hz	3,5 mm từ 5 – 8,4 Hz, 1g từ 8,4 – 150 Hz
● Hoạt động, được thử nghiệm theo IEC 60068-2-6	Đúng	Đúng
Kiểm tra sốc
● đã được thử nghiệm theo IEC 60068-2-27	Có; IEC 68, Phần 2-27 nửa hình sin: cường độ sốc 15 g (giá trị đỉnh), thời gian 11 ms	Có; IEC 68, Phần 2-27 nửa hình sin: cường độ sốc 15 g (giá trị đỉnh), thời gian 11 ms
Nồng độ chất ô nhiễm
● SO2 ở RH < 60% không ngưng tụ	S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60% không ngưng tụ	S02: < 0,5 ppm; H2S: < 0,1 ppm; RH < 60% không ngưng tụ
cấu hình / tiêu đề
cấu hình / lập trình / tiêu đề
Ngôn ngữ lập trình
— Cậu bé	Có; bao gồm cả chế độ an toàn	Có; bao gồm cả chế độ an toàn
— FBD	Có; bao gồm cả chế độ an toàn	Có; bao gồm cả chế độ an toàn
— SCL	Đúng	Đúng
Bảo vệ bí quyết
● Bảo vệ chương trình người dùng/bảo vệ mật khẩu	Đúng	Đúng
Bảo vệ quyền truy cập
● bảo vệ dữ liệu cấu hình bí mật	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ ghi	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ đọc/ghi	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ ghi cho Failsafe	Đúng	Đúng
● Mức độ bảo vệ: Bảo vệ toàn diện	Đúng	Đúng
● Quản lý người dùng	Có; trên toàn thiết bị	Có; trên toàn thiết bị
● Số lượng người dùng	100	100
● Số lượng nhóm	100	100
● Số lượng vai trò	50	50
lập trình / giám sát thời gian chu kỳ / tiêu đề
● có thể điều chỉnh	Đúng	Đúng
Kích thước
Chiều rộng	80mm	80mm
Chiều cao	125mm	125mm
Độ sâu	100mm	100mm
Trọng lượng
Trọng lượng, xấp xỉ.	352g	376g

Post Views: 36

Tổng quan

Ứng dụng

Thiết kế

Tính năng cơ học

Thông số kỹ thuật

Để lại một bình luận Hủy

Liên hệ chúng tôi

DIENCONGNGHIEP.NET

Hotline

0888789688

Brand & Marketing

[email protected]
